Příručka aplikace Calc 25.2

Kapitola 6
Tvorba grafů

Vizuální prezentace informací

Úvod

Calc nabízí řadu způsobů prezentace dat formou přizpůsobitelných grafů a tabulek.

Pro čtenáře, kteří se zajímají o efektivní způsoby grafické prezentace informací, existují dvě vynikající knihy k tomuto tématu: William S. Cleveland’s The Elements of Graphing Data, 2nd edition, Hobart Press (1994) a Edward R. Tufte’s The Visual Display of Quantitative Information, 2nd edition, Graphics Press (2001).

Průvodce grafy

K vytvoření úvodního grafu z dat tabulkového procesoru lze v programu Calc použít Průvodce grafem. Průvodce grafem umožňuje změnit typ grafu, úpravu datových rozsahů a úpravu prvků grafu. Každá provedená změna je okamžitě v grafu viditelná.

Data na 1 jsou v následujících částech použita k demonstraci funkcí Průvodce grafem.

1. Vytvoření grafu pomocí zadaných dat:

2. Vybereme buňky obsahující všechna data (včetně názvů, kategorií a popisků), které mají být zobrazeny v grafu. Výběr může být jeden blok, jednotlivé buňky nebo skupiny buněk (sloupce nebo řádky). V tomto příkladu může být nejlepší varianta vybrat oblast buněk A2:D8, která záměrně vynechává z grafu celkový název "Půjčovna vybavení".

• Tip

Pokud jsou data v jedné oblasti, Průvodce grafem může odhadnout rozsah a vytvořit počáteční graf i tehdy, když nejsou vybrána všechna data. Před otevřením Průvodce grafem stačí umístit kurzor nebo vybrat buňku kdekoli v oblasti dat.

1. Chceme-li umístit graf do sešitu jako objekt (2) a otevřít dialogové okno Průvodce grafem (3), provedeme jednu z následujících akcí.

• V hlavní nabídce zvolíme Vložit > Graf.

• Klepneme na ikonu Vložit graf na standardní nástrojové liště.

1. Vybereme typ grafu a nastavíme další požadované volby. Možnosti jsou vysvětleny níže.

2. Klepneme na tlačítko Dokončit, uložíme výběr a zavřeme Průvodce grafem.

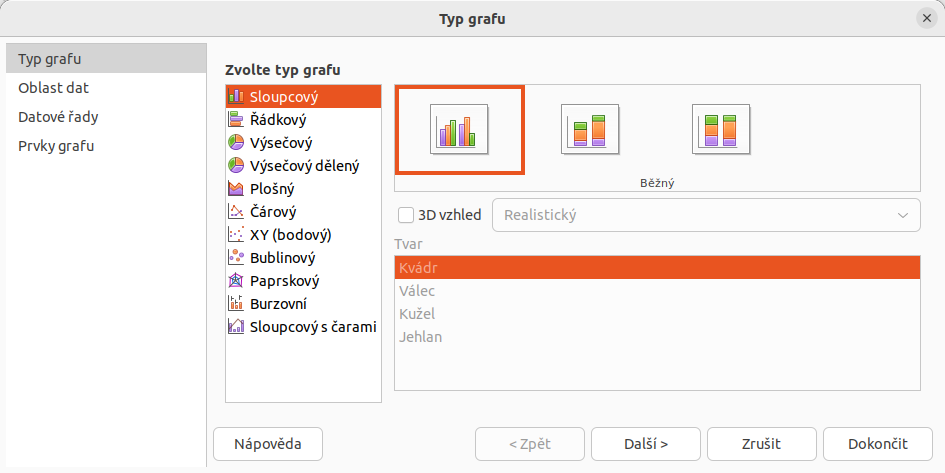

Výběr typu grafu

V aplikaci Calc je k dispozici deset základních typů grafů. Možnosti přizpůsobení grafu závisí na jeho typu. Další informace o různých typech grafů najdeme v kapitole 7 Galerie typů grafů.

Úvodní graf vytvořený pomocí Průvodce grafem je 2D sloupcový graf. Malý náhled zvolené varianty grafu je zvýrazněn rámečkem, jak je uvedeno na 3. Název varianty (Běžný na 3) se zobrazí pod náhledem.

Změna typů a možností grafu:

1. Vybereme typ grafu ze seznamu pod označením Zvolte typ grafu.

2. V případě potřeby vybereme variantu grafu klepnutím v části náhledu. Dostupné možnosti závisí na vybraném typu grafu. Graf se změní tak, aby odrážel vybraný typ grafu.

Pokud chceme použít 3D graf, zaškrtneme políčko 3D vzhled a vybereme typ 3D zobrazení (Realistický nebo Jednoduchý. Tato možnost je k dispozici pouze pro sloupcové, řádkové, výsečové nebo plošné grafy.

1. Klepneme na tlačítko Další a provedeme změny v oblasti dat, datových řad a prvků grafu (podrobněji je vysvětleno dále v textu).

2. Pokud jsme s grafem spokojeni, klepneme na tlačítko Dokončit a zavřeme Průvodce grafem.

• Poznámka

Pokud chceme znovu vytvořit grafy zobrazené v následujících částech, vybereme typ grafu Sloupcový, variantu Běžný a nezaškrtnutou volbu 3D vzhled.

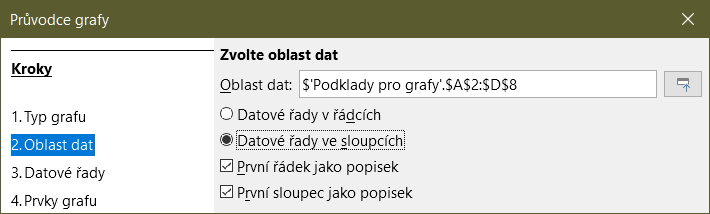

Výběr oblasti dat

Oblast dat obsahuje všechny buňky s daty (včetně popisků a kategorií), které do grafu mají být zahrnuty. V kroku Oblast dat v Průvodci grafem (4) ručně opravíme všechny chyby ve výběru dat pro graf.

Použití stránky Oblast dat:

1. V případě potřeby změníme řádky a sloupce použité jako zdroje dat pro graf pomocí úpravy odkazu na buňky v textovém poli Oblast dat Odkazy na buňky upravíme jedním z těchto dvou způsobů:

• Přímo upravíme text v textovém poli Oblast dat.

• Klepneme na tlačítko Vyberte oblast dat vpravo od pole Oblast dat. Potom pomocí kurzoru vybereme oblast(i) dat v tabulce.

1. Určíme, zda jsou datové řady uspořádány v řádcích nebo ve sloupcích. V ukázkových datech, zobrazených na 1, jsou datové řady ve sloupcích.

2. Vybereme, zda chceme jako popisky použít data v prvním řádku nebo v prvním sloupci nebo v obou.

3. Klepneme na tlačítko Další a přesuneme se na provedení změn v datových řadách (5).

4. Pokud jsme s grafem spokojeni, klepneme na tlačítko Dokončit a zavřeme Průvodce grafem.

• Poznámka

Pokud není syntaxe oblasti dat v pořádku, program Calc zobrazí textové okno Oblast dat pro informaci o chybě a deaktivuje tlačítka Zpět, Další a Dokončit.

Výběr nesouvislé oblasti dat

Pokud chceme vytvořit úplný rozsah dat z více buněk, které nejsou vedle sebe, použijeme oddělovač mezi jednotlivými rozsahy. Například anglické národní prostředí (USA) používá čárku jako oddělovač a zápis "$Sheet1.A1:A5,$Sheet1.D1:D5" je platná oblast dat. Dalším běžně používaným oddělovačem je středník.

Příslušný oddělovač je zvolen v nabídce Nástroje > Možnosti v části Formáty a v Nástroje > Možnosti > Jazyková nastavení > Obecné. Podívat se nebo změnit výchozí oddělovač pro národní prostředí můžeme v nabídce Nástroje > Možnosti > LibreOffice Calc > Vzorec. V části Oddělovače, v poli Sloupce matice je zobrazen výchozí oddělovač.

• Poznámka

Volba Nástroje > Možnosti nemusí být dostupná, pokud je graf v režimu úprav. V případě potřeby klepneme mimo graf, abychom opustili režim úprav a zobrazíme volbu možnosti. Dvojitým klepnutím na graf vstoupíme zpět do režimu úprav grafu.

Chceme-li vybrat nesousedící data, provedeme místo výše popsaného kroku 1)  jednu z následujících akcí:

• Ručně zadáme do textového pole rozsahy dat s oddělovačem (oddělovači) mezi nimi.

• Data vybereme ukazatelem myši tak, že nejprve klikneme na tlačítko Vyberte oblast dat vpravo od pole Oblast dat. Umístíme kurzor do textového pole na konec prvního rozsahu dat (v opačném případě je vybrán první rozsah a poté odstraněn) a zadáme oddělovač. Poté přetáhneme kurzor v tabulce a vybereme další rozsah dat.

• Poznámka

Pokud jsou data ve stejném dokumentu jako graf, změny dat se okamžitě projeví v grafu.

Propojení s externími daty

Aplikace Calc nabízí několik možností propojení dat s externími zdroji. To umožňuje, aby se data (a graf používající data) automaticky aktualizovala při změně externích dat. Propojit lze následující typy souborů: HTML, Calc, Base, CSV, Excel a registrované zdroje dat. Další informace nalezneme v kapitole 12, Propojení dat.

Výběr datových řad

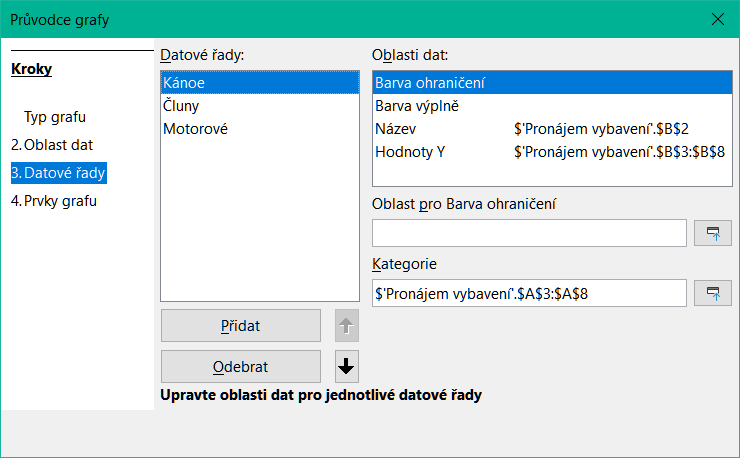

Stránka Datové řady v Průvodci grafem (5) umožňuje jemné doladění dat. Každá datová řada obsahuje sadu dat, která mají něco společného (jako například typy nájemních zařízení uvedených na 1). Pomocí stránky Datové řady můžeme změnit zdrojovou oblast každé datové řady a uspořádat jejich zobrazení v grafu. To zahrnuje odstranění nepotřebných dat a určení, jak jsou data vykreslena podél os.

Uspořádání datových řad

• Tip

Průvodce grafem odhadne zobrazení dat, ale tento odhad může být nesprávný. Pokud graf nevypadá podle očekávání, je nejprve třeba zkontrolovat, zda jsou všechny datové řady definovány správně.
Zkontrolujeme také nastavení na stránce Oblast dat, kde je definováno, jestli jsou data v řádcích nebo ve sloupcích a jestli první řádek nebo sloupec obsahuje popisky.

Názvy jednotlivých datových řad jsou uvedeny v seznamu Datové řady (prostřední rámeček na 5). Pokud chceme uspořádat datové řady, vybereme položku v seznamu Datové řady a provedeme jednu nebo více z následujících akcí:

• Pokud chceme změnit název datové řady, vybereme položku Název v seznamu Oblasti dat na pravé straně. Upravíme odkazy na buňky v textovém poli Oblast názvu níže.

• Pokud chceme změnit odkazy na buňky pro kategorie datových řad, upravíme odkazy na buňky v textovém poli Kategorie, které se nachází pod polem Oblasti dat.

• Klepnutím na tlačítko Přidat přidáme další datovou řadu, která se vloží pod vybranou položku. Poté bude nutné definovat oblasti dat pro novou datovou řadu.

• Klepnutím na tlačítko Odebrat odebereme vybranou položku ze seznamu Datové řady.

• Klepnutím na tlačítko Nahoru nebo Dolů přesuneme vybranou položku nahoru nebo dolů v seznamu Datové řady. Tím se nezmění pořadí dat ve zdrojové tabulce dat, ale změní se pouze uspořádání dat v grafu.

• Poznámka

Různé datové řady musí být v samostatných sloupcích nebo řádcích. Jinak bude aplikace Calc předpokládat, že se jedná o stejné datové řady.

Nastavení rozsahů datových řad

Abychom pochopili, jak aplikace Calc zpracovává data v grafech, je důležité porozumět rozdílu mezi hodnotami a kategoriemi. Hodnoty jsou číselná data, která se mění průběžně. Naproti tomu kategorie nemají mezi sebou žádné matematické vztahy. Například kategorie dat uvedené na 5  a graf vyobrazený na 2  jsou měsíce roku.

Většina grafů aplikace Calc vyžaduje data hodnot i kategorií, přičemž hodnoty jsou vyneseny podél osy Y a kategorie podél osy X. Výjimkou jsou XY (bodové) grafy a bublinové grafy, které používají pouze data hodnot podél obou os.

Oblasti dat, které mohou být definovány pro konkrétní typ grafu, se zobrazují v poli Oblasti dat na pravé straně stránky Datové řady, viz 5. Možná nebude nutné vyplnit všechny oblasti dat.

Oblasti dat mohou obsahovat:

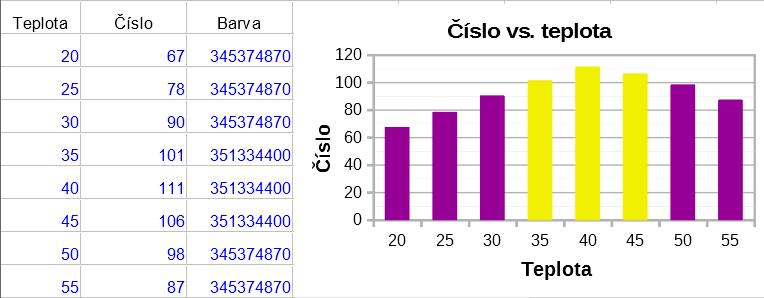

Barva ohraničení a Barva výplně

Barvy ohraničení nebo výplně pro každý datový bod v datové řadě lze zadat zde pomocí číselných hodnot pro systém barev RGBA. Pokud zde není nic uvedeno, použije aplikace Calc výchozí barvy. Lze také použít podmíněné formátování. To umožňuje měnit barvy datových bodů v závislosti na tom, zda splňují určitě podmínky nebo nabývají určitých hodnot. Další informace nalezneme v části „Přiřazení barev“ na straně 1.

Název

Pokud na stránce Oblast dat jsou označeny volby Datové řady ve sloupcích a První řádek jako popisek, aplikace Calc předpokládá, že popisky sloupců vybraných dat jsou názvy datových řad. Aplikace Calc tedy předpokládá, že názvy datových řad na 1 jsou “Kánoe”, “Čluny”, and “Motory”. Podobně pokud jsou vybrány volby Datové řady v řádcích a První sloupec jako popisek, aplikace Calc předpokládá, že popisky řádků vybraných dat jsou názvy datových řad.

Jediný způsob, jak změnit název datové řady, je vybrat Název v poli Oblasti dat vpravo nahoře na stránce Datové řady (5). Poté zadáme do pole Oblast pro Název, které se objeví pod polem Oblasti dat, jinou oblast buněk. (Za povšimnutí stojí fakt, že název datové řady je často obsažen v jedné buňce, nikoliv rozsahu buněk.)

Hodnoty Y

Jedná se o číselné hodnoty, které jsou často vykresleny podél svislé osy. Ne vždy to tak však musí být. Například, zatímco hodnoty Y jsou vykresleny na svislé ose ve sloupcových grafech, tak v řádkových grafech jsou vykresleny podél vodorovné osy.

Kategorie

Rozsah dat pro kategorie je definován zvlášť v poli Kategorie pod částí Oblasti dat.  Za povšimnutí stojí rozdíl mezi kategoriemi a názvy datových řad. Pro údaje na 1, kategorie jsou popisky řádku, zatímco názvy datových řad jsou popisky sloupců.

• Poznámka

Grafy XY (bodové) a bublinové se liší od ostatních typů grafů tím, že na ose X používají údaje o hodnotách, nikoli údaje o kategoriích. Pro XY (bodové) a bublinové grafy platí, že stránka Datové řady v Průvodci grafem obsahuje pole Popisky dat na místo pole Kategorie, které je zobrazeno pro jiné typy grafů. Pro vytvoření množiny popisků dat (jeden pro každý datový bod) zadáme požadované textové řetězce do oblasti buněk a následně zadáme popisy této oblasti buněk do pole Popisky dat. Popisky mohou být zobrazeny v grafu pomocí výběru možnosti Zobrazit kategorii v dialogovém okně Popisky dat (viz 35 36).

V závislosti na typu grafu bude možná nutné definovat další rozsahy dat kromě těch, které jsou uvedeny na 5.

Výběr prvků grafu

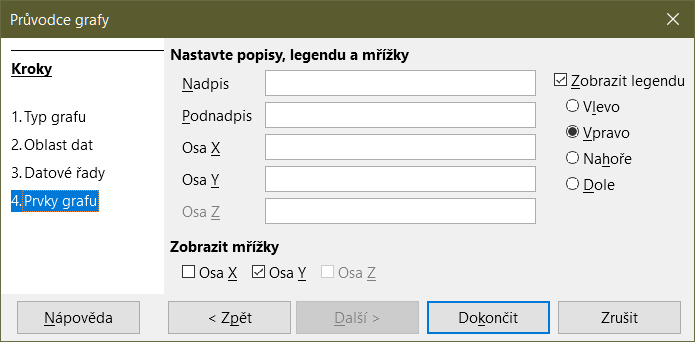

Na stránce Prvky grafu v dialogovém okně Průvodce grafem (6), přidáme nebo změníme nadpis, podnadpis, názvy os a mřížky. Používejme nadpisy, které upoutají pozornost diváků na účel grafu a popisují, na co by se měli diváci zaměřit.

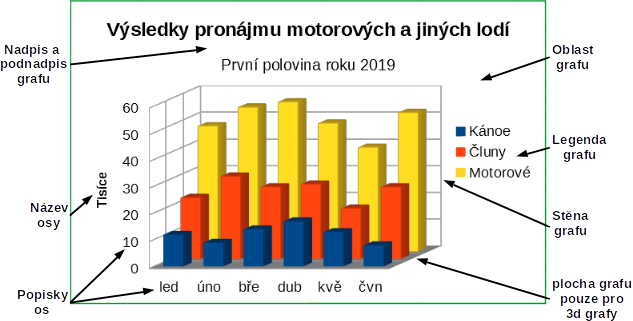

Prvky grafu pro 2D a 3D grafy jsou znázorněny na 7.

• Stěna grafu obsahuje obrázek zobrazující data.

• Oblast grafu je pozadí celého grafu.

• Nadpis a podnadpis grafu, legenda grafu, popisky os a názvy os jsou v oblasti grafu.

• Patička grafu je k dispozici pouze pro 3D grafy.

Chceme-li přidat prvky do grafu, provedeme jeden nebo více z následujících kroků na stránce Prvky grafu (6):

• Nadpis a podnadpis (pokud je potřeba) zadáme do polí Nadpis a Podnadpis.

• Do textových polí Osa X a Osa Y zadáme názvy os. Textové pole Osa Z je aktivní pouze tehdy, když vytváříme 3D graf.

• Zaškrtneme volbu Zobrazit legendu (ve výchozím nastavení je zapnuto) a zvolíme si, kde se legenda zobrazí – Vlevo, Vpravo, Nahoře nebo Dole. Názvy v legendě jsou názvy datových řad. Názvy zadáme do pole Oblast pro Název na stránce Datové řady.

• Pod textem Zobrazit mřížky zaškrtneme volbu Osa Y nebo Osa X pro zobrazení vodorovných nebo svislých čar mřížky. U některých grafů je ve výchozím nastavení mřížka zobrazena. Mřížka není k dispozici pro výsečové grafy. Zaškrtávací pole Osa Z je aktivní pouze při tvorbě 3D grafu. Další informace o mřížkách najdeme v části Mřížky na straně 1.

• Poznámka

Po klepnutí na tlačítko Dokončit se Průvodce grafy zavře, graf zůstane v režimu úprav, který je označen šedými okraji, a lze jej dále upravovat. Režim úprav ukončíme klepnutím mimo graf.

Nastavení grafu pomocí Postranní lišty

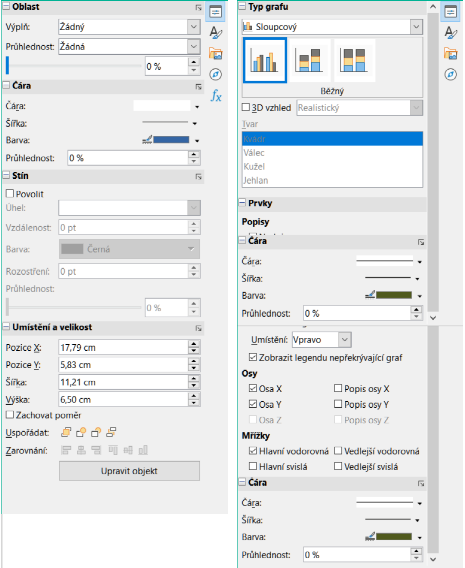

Na kartě Vlastnosti Postranní lišty (8) lze nastavit základní vzhled grafů. Pokud chceme otevřít Postranní lištu, nejprve zrušíme výběr klepnutím mimo graf a po té přejdeme do nabídky Zobrazit > Postranní lišta v hlavní nabídce nebo stiskneme kombinaci kláves Ctrl + F5. Ve výchozím nastavení se Postranní lišta zobrazí na pravé straně obrazovky.

Obsah Postranní lišty závisí na tom, jestli je graf vybraný nebo jestli je v režimu úprav. Postranní lišta na levé straně na 8 zobrazuje kartu Vlastnosti, když je graf vybraný (jedním klepnutím na graf). Pokud je graf v režimu editace (dvojí klepnutí na graf), zobrazí se karta Vlastnosti ukázaná na pravé straně 8 .

• Tip

Pokud se karta Vlastnosti Postranní lišty nezobrazí po výše uvedených krocích, otevřeme ji kliknutím na ikonu Vlastnosti v pravém horním rohu Postranní lišty.

Možnosti dostupné na kartě Vlastnosti v Postranní liště jsou dostupné také jinde. Najdeme je v hlavní nabídce, v nástrojové liště Formátování nebo v místních nabídkách (dostupných po klepnutí pravým tlačítkem myši na prvek grafu).

• Poznámka

Postranní lišta může být docela užitečná. Vzhledem k tomu, že možnosti jsou snadno viditelné a jsou dostupné jinde, nejsou v této kapitole zmíněny další odkazy na ně.

Úprava grafů

Aplikace Calc poskytuje mnoho možností pro formátování a jemné doladění vzhledu grafů. To zahrnuje nástroje pro úpravu typu grafu, prvků grafu, oblastí dat, písem, barev a mnoha dalších možností.

Grafy můžeme upravit jedním ze dvou způsobů v závislosti na tom, co chceme změnit.

Úprava vlastností objektu

Klepnutím na graf upravíme vlastnosti objektu. Mezi ně patří velikost, umístění na stránce, zarovnání, vnější ohraničení, kopírování, export a další. Další informace nalezneme v částech začínajících „Změny velikosti, přesouvání a umístění grafů“ na straně 1 .

Použití režimu úprav

Pomocí režimu úprav můžeme změnit výběr dat, typ grafu a také prvky grafu (jako jsou osy, nadpisy, pozadí, mřížky, datové řady, popisky dat, spojnice trendu a další.

Přehled použití režimu úprav

V režimu úprav mámě několik obecných způsobů úpravy grafů. Jednotlivé způsoby jsou podrobněji popsány v následujících částech.

• Pokud chceme přidat prvek, který ještě není v grafu, použijeme volbu Vložit v hlavní nabídce. Vložíme nadpisy, legendu, popisky os, mřížky, popisky dat, spojnice trendu, přímky střední hodnoty a chybové úsečky.

• Chceme-li přesunout nebo změnit velikost nadpisů, názvů os, stěn grafu a legendy, klepneme na ně jednou. Kurzor se změní na ikonu se symbolem přesunu (zobrazení závisí na použitém operačním systému). Přetáhneme prvek do nového umístění. Chceme-li změnit velikost, přetáhneme úchyty výběru.

• Úprava prvků několika základními způsoby. Příslušné dialogové okno nebo nabídku můžeme otevřít jedním z následujících způsobů. Ne všechny uvedené způsoby budou fungovat pro všechny prvky:

• Poklepeme na prvek (viz výjimka níže).

• Vybereme prvek z nabídky Vložit (9) nebo z nabídky Formát (10) v hlavní nabídce.

• Klepneme jednou na prvek a poté klepneme na ikonu Formát výběru, kterou najdeme na nástrojové liště Formátování (11).

• Vybereme prvek z rozevíracího seznamu Zvolte prvek grafu a potom klepneme na ikonu Formát výběru, kterou najdeme hned vedle tohoto rozevíracího seznamu.

• Klepneme pravým tlačítkem myši na prvek a otevřeme místní nabídku.

• Poklepáním na nadpisy a názvy os změníme jejich pravopis. Chceme-li upravit pravopis jiného textu, například kategorií, popisků dat a položek legendy, změníme text v datech v tabulce.

• Jedním klepnutím na datový bod (například sloupec nebo řádek) vybereme a upravíme přidružené datové řady.

• Pokud máme vybránu datovou řadu, poklepeme na jeden datový bod a upravíme jeho vlastnosti (například jeden sloupec ve sloupcovém grafu).

Přepnutí do režimu úprav

Pokud chceme upravit nebo formátovat grafy, poklepeme na graf a přejdeme do režimu úprav. Graf je nyní orámován šedým rámečkem. V režimu úprav se hlavní nabídka změní a nástrojová lišta Formátování obsahuje řadu možností formátování a ikon, jak je uvedeno v následujících částech.

• Poznámka

Několik následujících úseků (až do nadpisu „Změny velikosti, přesouvání a umístění grafů“ na straně 1) vyžaduje, aby byl graf v režimu úprav.

Nabídka Vložit

V režimu úprav nabídka Vložit v hlavní nabídce zobrazuje možnosti zobrazené na 9.

Popisy

Nabízí textová pole pro zadávání nadpisu a podnadpisu grafu a názvů os X, Y a Z, včetně sekundárních os. Více informací nalezneme v části „Nadpisy, podnadpisy a název os” na straně 1.

Legenda

Určuje, zda má být v grafu zahrnuta i legenda a pokud ano, tak kde. Více informací nalezneme v části „Legenda” na straně 1.

Osy

Nabízí možnosti pro zobrazení nebo nezobrazení popisků os. Průvodce grafem zobrazí ve výchozím nastavení popisky. Více informací nalezneme v části „Osy” na straně 1.

Mřížky

Nabízí možnosti pro zobrazení nebo nezobrazení hlavních a vedlejších mřížek pro osy X, Y a Z. O formátování mřížek více v textu „Mřížky“ na straně 1.

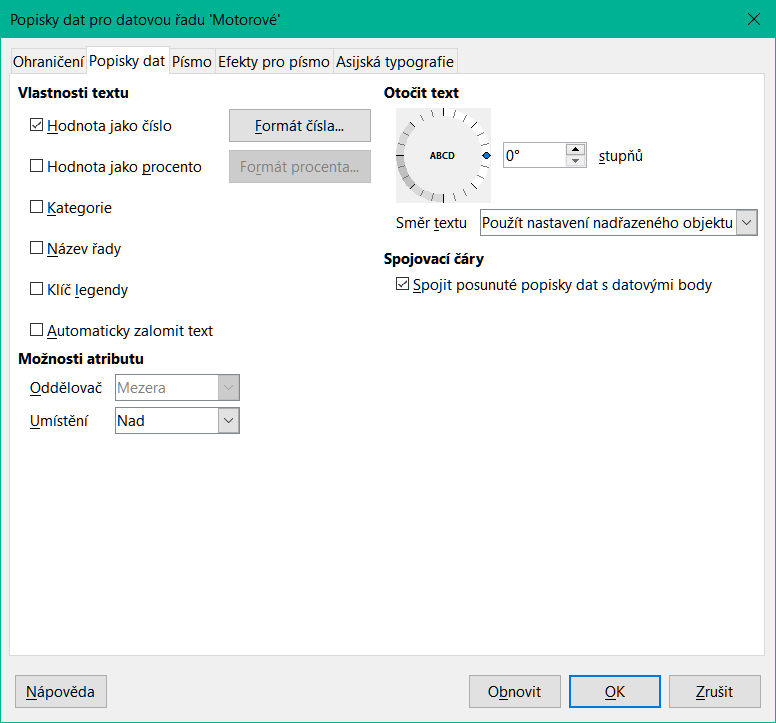

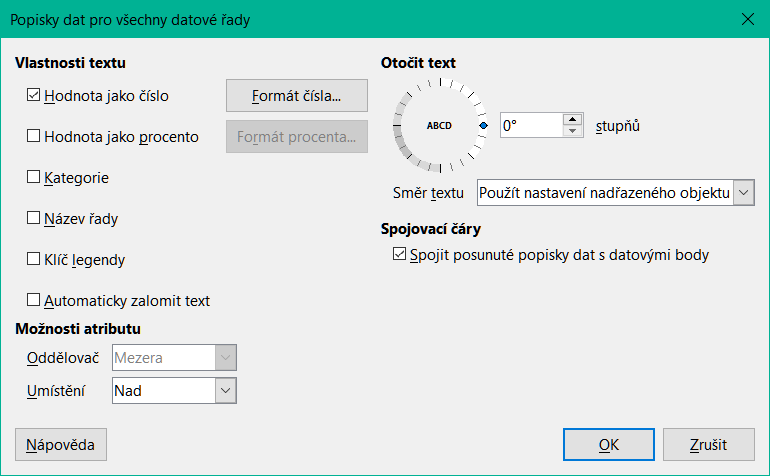

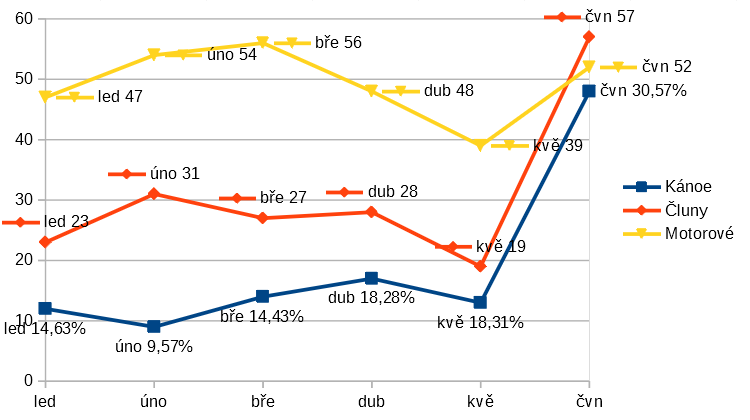

Popisky dat

Nabízí možnosti pro vlastnosti textu, zda se mají kategorie zobrazovat nebo umístění a otočení popisků. Tyto popisky se zobrazí u každého datového bodu. Další informace nalezneme v části „Popisky dat“ na straně 1.

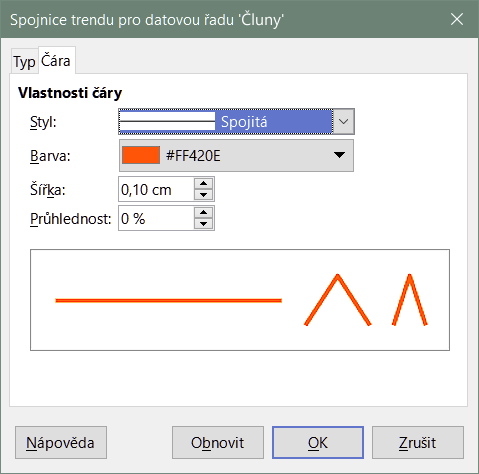

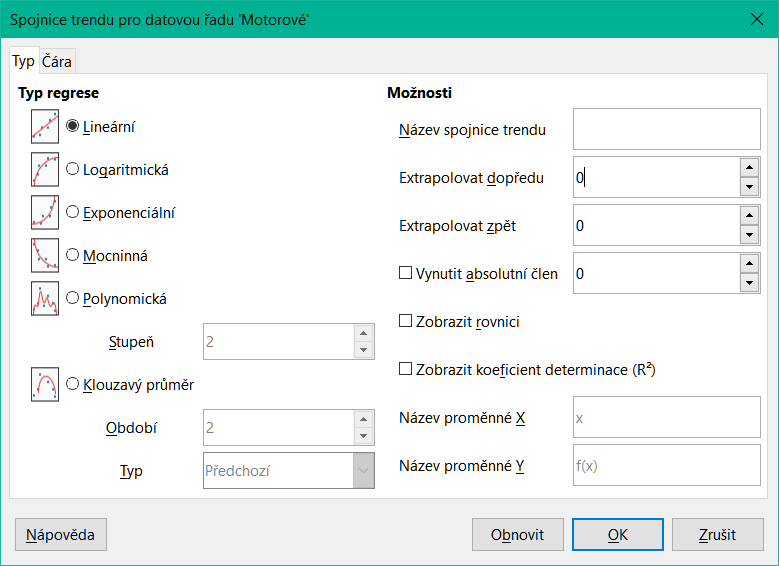

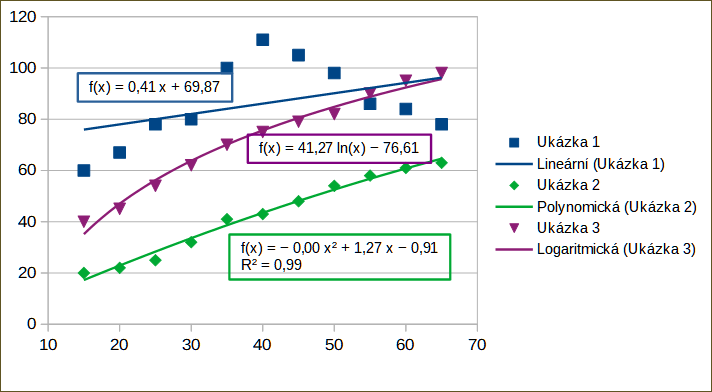

Spojnice trendu

Určuje typ regresní čáry, která se má použít, možnosti extrapolace, kde by se osy měly protínat, název spojnice trendu a jak by se měla rovnice zobrazit. Volba je zobrazena šedě, dokud není vybrána datová řada. Další informace nalezneme v části „Spojnice trendu a přímky střední hodnoty“ na straně 1.

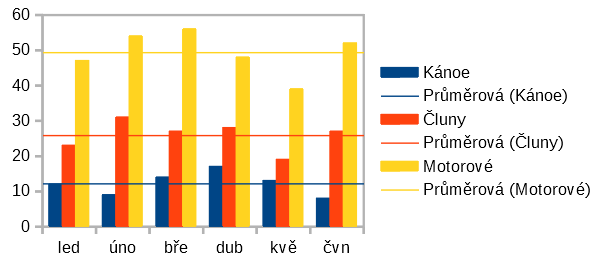

Přímky střední hodnoty

Zobrazuje přímky střední hodnoty pro vybranou datovou řadu nebo všechny datové řady. Další informace nalezneme v části „Přímky střední hodnoty“ na straně 1.

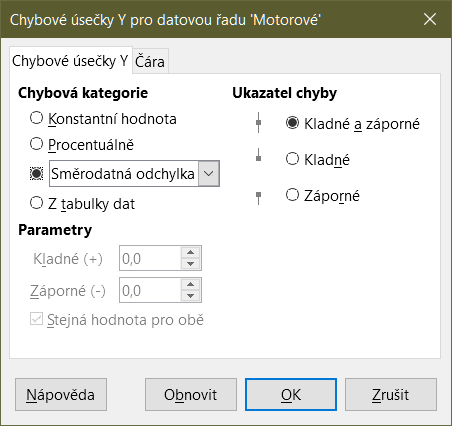

Chybové úsečky X a chybové úsečky Y

Určuje kategorii chyb, která se má použít, parametry a možnosti zobrazení pro pozitivní a negativní indikátory. Více informací nalezneme v části „Chybové úsečky" na straně 1.

Speciální znaky

Zapíná možnost vkládá speciálních znaků v textových řetězcích (například nadpisech a podnadpisech). Možnost je vypnuta, pokud není relevantní pro vybraný prvek grafu. Další informace o vkládání speciálních znaků najdeme v kapitole 2, Zadávání a úpravy dat.

Nabídka Formát

V režimu úprav se v nabídce Formát zobrazí tato nastavení (10).

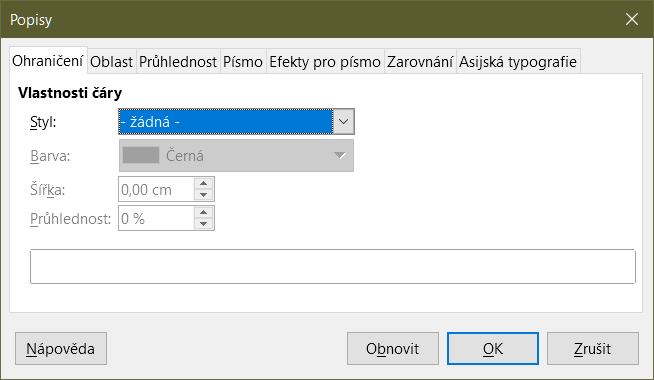

Název

Umožňuje formátovat nadpis a podnadpis grafu a názvy os. Text musí být nejprve zadá na stránce Prvky grafu v Průvodci grafu nebo pomocí nabídky Vložit > Popisy.

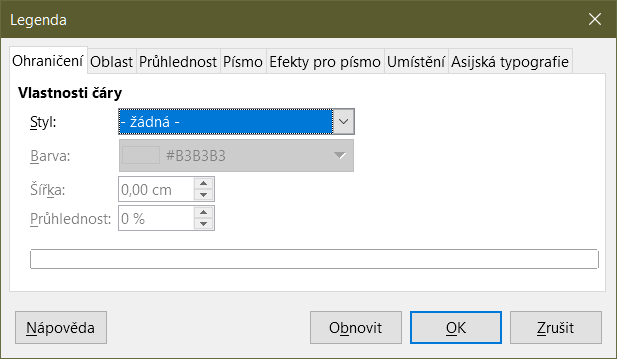

Legenda

Formátování zobrazení a umístění legendy. Legenda musí být nejprve zapnuta na stránce Prvky grafu v Průvodci grafem nebo zvolením nabídky Vložit > Legenda.

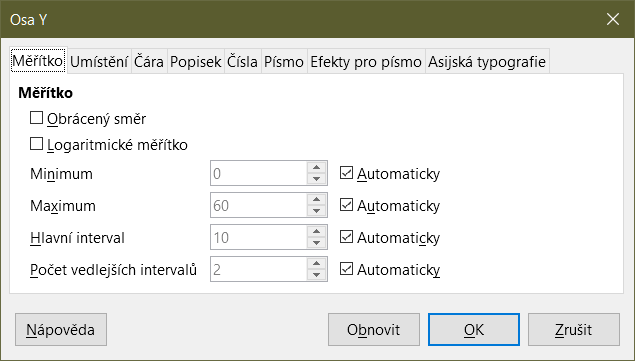

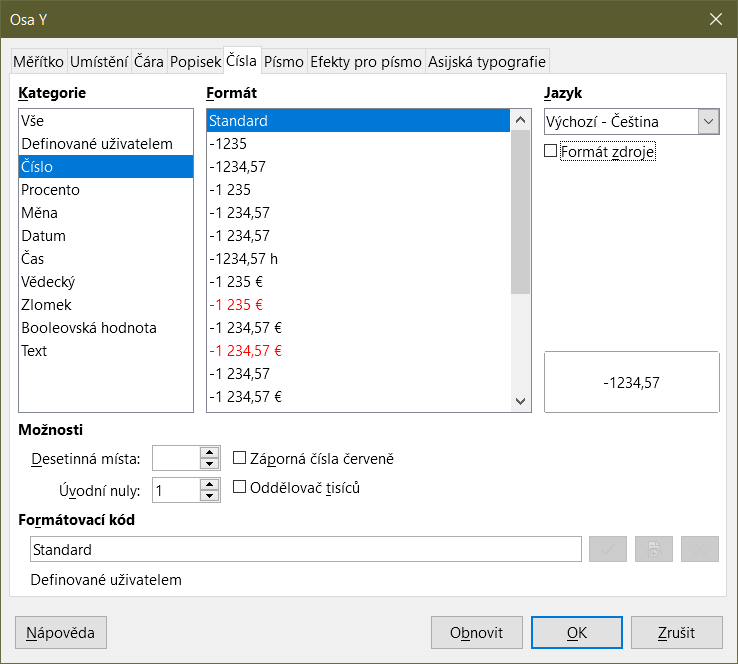

Osy

Formátování vlastností jako je průsečík os, měřítko jednotek a formátování popisků os.

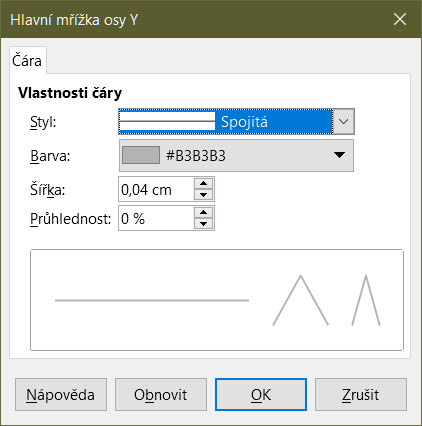

Mřížka

Formátování čar mřížky. Mřížku zapneme, resp. vypneme, buď na stránce Prvky grafu v Průvodci grafem nebo pomocí nabídky Vložit > Mřížky.

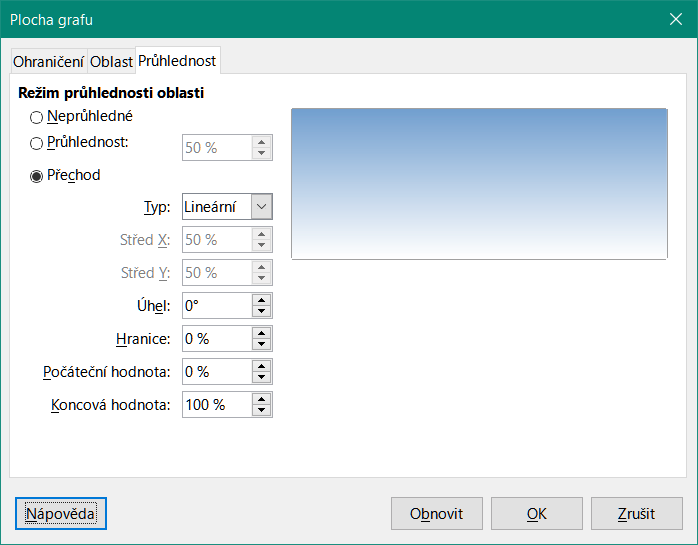

Stěna grafu, Pata grafu nebo Plocha grafu

Formátování ohraničení, oblasti a průhlednosti těchto prvků. Pata grafu je k dispozici pouze pro 3D grafy. Další informace nalezneme v části „Formátování pozadí grafu“ na straně 1 .

Typ grafu

Umožňuje měnit typ grafu a to, zda se jedná o 2D nebo 3D graf. Různé typy grafů jsou vysvětleny v kapitole 7 „Galerie typů grafů“.

Oblasti dat

Umožňuje nastavení oblastí pro všechna data v grafu a pro jednotlivé datové řady, jak je vysvětleno v části „Výběr oblasti dat" na stránce 1  a „Výběr datových řad na straně 1.

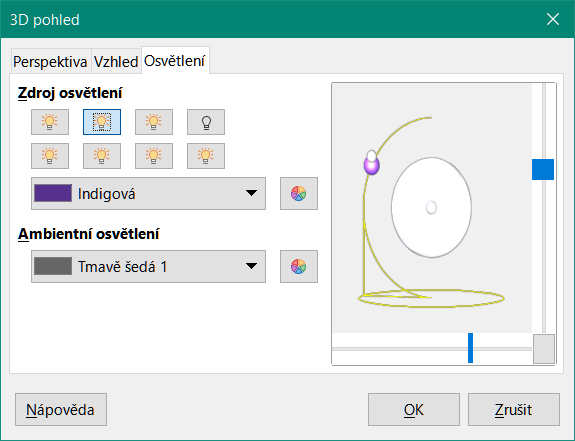

3D pohled

Umožňuje formátování 3D grafů a je dostupný pouze pro 3D grafy. Jako 3D grafy je možné zobrazit pouze sloupcové, řádkové, výsečové a plošné grafy. Informace nalezneme v části „3D grafy“ na straně 1 .

Formát výběru

Otevře dialogové okno s nastavením pro vybraný prvek. Volby mohou zahrnovat výplň oblasti, ohraničení, umístění, průhlednost, písma, popisky, měřítko a další volby.

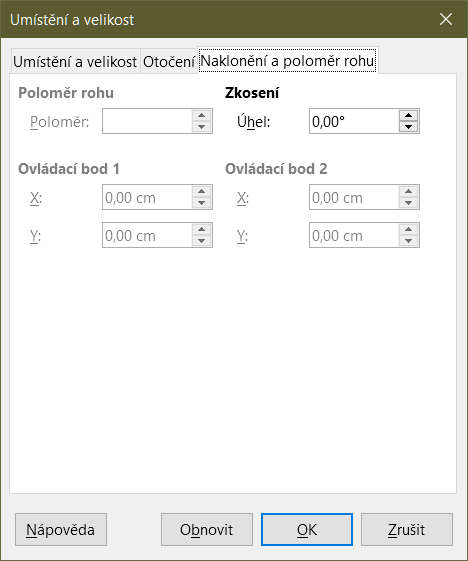

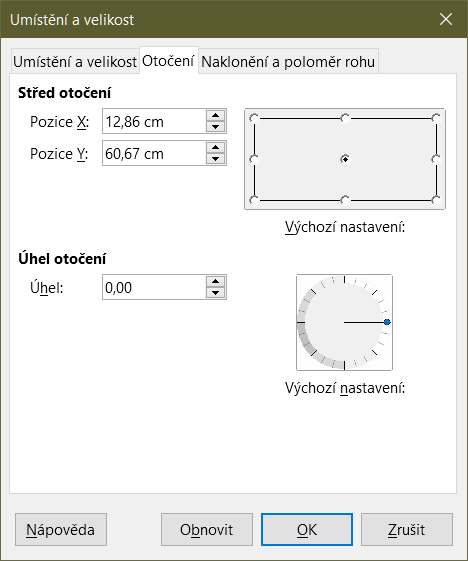

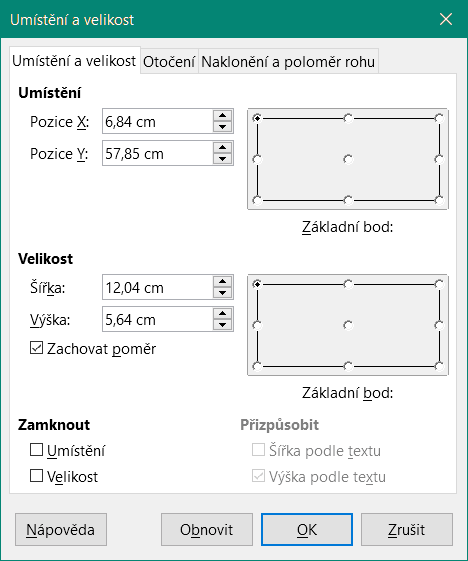

Umístění a velikost

Umožňuje přesné určení pozice a velikosti vybraného prvku. Umístění je definováno ve vztahu ke grafu. Další informace nalezneme v části „Dialogové okno Umístění a velikost“ na straně 1 .

Uspořádání

Nabízí dvě možnosti: Přenést blíž a Odsunout dál. U některých položek může být aktivní pouze jedna z možností. Pomocí těchto možností můžeme uspořádat překrývající se datové řady.

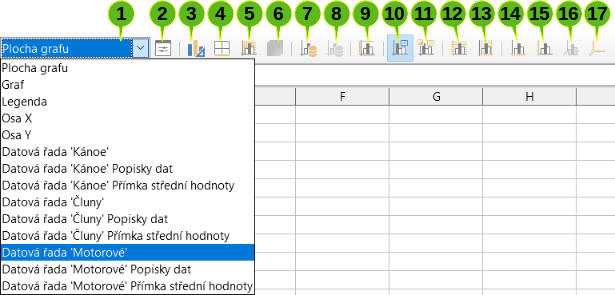

Nástrojová lišta Formátování

V režimu návrhu se nástrojová lišta Formátování zobrazí jako na 11. Klepnutím na jednu z ikon otevřeme dialogové okno nebo zapneme, resp. vypneme, danou volbu. Nabídky Vložit a Formát v hlavní nabídce, popsané výše, obsahují až na jednu výjimku stejné volby.

Rozevírací seznam Zvolte prvek grafu se jinde než v nástrojové liště nezobrazí. Slouží k snadnému výběru jednotlivých prvků grafu. To může být zvláště užitečné, když je graf přeplněný nebo je jinak obtížné vybrat prvky pomocí kurzoru. Za povšimnutí stojí fakt, že se možnosti jako Popisky dat nebo Spojnice trendu v tomto seznamu nezobrazí, dokud nejsou vloženy pomocí nabídky Vložit.

1. Zvolte prvek grafu	7. Oblasti dat	13. Svislé mřížky
2. Formát výběru	8. Tabulka dat	14. Osa X
3. Typ grafu	9. Popisy	15. Osa Y
4. Plocha grafu	10. Legenda zap/vyp	16. Osa Z
5. Stěna grafu	11. Legenda	17. Všechny osy
6. 3D pohled	12. Vodorovné mřížky

Výběr a přesun prvků grafu

Výběr prvků grafu

Po dvojím klepnutí na graf vstoupíme do režimu úprav a vybereme prvky grafu jednou z následujících možností:

• Klepneme jednou na prvek v grafu (pro výběr jednotlivých datových bodů, klepneme dvakrát – ale ne příliš rychle – po prvním klepnutí na datovou řadu.

• Vybereme prvek z rozevíracího seznamu Zvolte prvek grafu, který se zobrazí na levé straně nástrojové lišty Formátování, jak je znázorněno na 11.

Pokud máme vybráno, bude prvek grafu zvýrazněn pomocí čtvercových úchytů výběru.

• Tip

Při najetí kurzorem na prvek se zobrazí jeho název, což usnadňuje výběr správného prvku. Název vybraného prvku se také zobrazí ve stavovém řádku a je zobrazen v oblasti Zvolte prvek grafu na nástrojové liště Formátování.

Přesun prvků grafu

Jednotlivé prvky grafu, například nadpis nebo názvy os, je možné přesouvat nezávisle na ostatních prvcích grafu následujícím způsobem:

1. Vybereme prvek grafu, jak je popsáno výše.

2. Držíme stisknuté tlačítko na myši. Ukazatel se změní na ikonu pohybu (vzhled závisí na nastavení počítače).

3. Přetažením ukazatele přesuneme prvek.

4. Jakmile je prvek na požadovaném místě, tlačítko myši uvolníme.

Případně můžete pro některé prvky použít dialogové okno Poloha a velikost, jak je popsáno na straně 1.

Jednotlivé body nebo datové řady přesouvat nelze. Výjimku tvoří výsečové grafy. U výsečového grafu můžeme přesouvat jednotlivé výseče nebo celý graf.

Více informací o přesunu popisku os najdeme v části „Umístění os, popisků a značek intervalu" na straně 1. Chceme-li přesunout popisky dat, přečteme si „Přidávání a formátování popisků dat pro datové řady“ na straně 1.

• Tip

U některých prvků grafu (jako jsou nadpis, podnadpis, názvy os a legenda) můžeme stisknout klávesy se šipkami a posouvat tak objekt po malých krocích.

• Poznámka

Pokud je vybrán prvek 3D grafu, mohou se zobrazit ovladače pro otáčení grafu. Tyto ovládací prvky určují 3D úhel prvku. Během zobrazení prvků nelze měnit jejich velikost ani polohu. Opětovným kliknutím se zobrazí úchyty čtvercového výběru, které umožňují měnit velikost a polohu grafiky 3D grafu.

Změna typu grafu

Pokud chceme změnit typ grafu (řádkový, sloupcový, výsečový, čárový atd.):

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Otevřeme dialogové okno Typ grafu pomocí jedné z těchto možností:

• V hlavní nabídce zvolíme Formát > Typ grafu.

• Klepneme na ikonu Typ grafu v nástrojové liště Formátování.

• Pravým tlačítkem myši klepneme na graf a z místní nabídky zvolíme Typ grafu.

Dialogové okno je stejné jako první stránka dialogového okna Průvodce grafem zobrazená na 3 na straně 1.

1. Vybereme požadovaný typ grafu a jeho variantu.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Další informace o typech grafů naleznete v kapitole 7 „Galerie typů grafů“.

Nadpisy, podnadpisy a název os

Tvorba nebo změna textu

Pro vytvoření nebo změnu textu názvu grafu, podnadpisu nebo názvy os:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Jedním z těchto způsobů otevřeme dialogové okno Popisy (12):

• V hlavním nabídce zvolíme Vložit > Popisy.

• Klepneme na ikonu Popisy na nástrojové liště Formátování.

• Pravým tlačítkem myši klepneme v oblasti grafu a z místní nabídky vybereme Vložit popisy.

1. Do odpovídajících textových polí zadáme nebo upravíme text.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Tip

Text popisu (ale ne formátování) lze upravit přímo. Pokud máme graf v režimu úprav, poklepáním na text jej můžeme změnit. Použití Shift + Enter na konci řádku umožní vytvořit další řádek, který rozdělí text.

Formátování textu

Pomocí rozšířeného dialogového okna Popisy můžeme formátovat vzhled názvu grafu, titulků nebo názvů os, které jsme již dříve vložili. Pro přístup k tomuto dialogovému oknu:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Jedním z následujících způsobů otevřeme dialogové okno Popisy pro formátování (13):

• Klepneme na volbu Formát > Popisy a zvolíme požadovaný typ popisu nebo volbu Všechny popisy.

• Klepneme na prvek v grafu, pak klepneme pravým tlačítkem myši a z místní nabídky zvolíme Formát popisu (nebo vhodný prvek).

• Klepneme na prvek v grafu nebo jej vybereme pomocí rozevíracího seznamu Zvolte prvek grafu v nástrojové liště Formátování. Poté vybereme Formát > Formát výběru v hlavní nabídce nebo klepneme na ikonu Formát výběru na nástrojové liště Formátování.

1. Naformátujeme popisy nebo názvy dle potřeby. Funkce jednotlivých možností jsou snadno pochopitelné.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Text v popisech grafu, textových polích a tvarech (jejich částech) grafu můžeme formátovat v dialogovém okně Znak, které otevřeme ikonou Znak na nástrojové liště Formátování, z místní nabídky po kliknutím pravým tlačítkem myši nebo z hlavní nabídky volbou Formát > Znak). To umožňuje například používat dolní a horní indexy ve vzorcích souvisejících s grafy.

Legenda

Pokud je legenda zobrazena, zobrazuje názvy datových řad spolu s jejich grafickým znázorněním jako jsou sloupce, čáry nebo body. Při jejich zapnutí se zobrazí také trendové a průměrné čáry, jak je znázorněno na 14.

Umístění, vkládání nebo mazání legendy

Pouze vkládání nebo mazání

Vložení nebo odstranění legendy:

1. Dvojitým klepnutím na graf přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Provedeme jeden z následujících kroků:

• Klepneme na ikonu Legenda zap/vyp na nástrojové liště Formátování. Výchozí pozice pro vložení legendy je na pravé straně oblasti grafu.

• Klepneme pravým tlačítkem myši v oblasti grafu a z místní nabídky vybereme Vložit legendu nebo Smazat legendu.

1. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Poznámka

Názvy v legendě jsou názvy datových řad. Názvy jsou převzaty z Názvu oblasti dat, jak bylo zmíněno v části „Výběr datových řad" na straně 1. Názvy položek legendy změníme v textu v tabulce.

Umístění, vkládání a mazání

Umístění legendy pomocí dialogového okna Legenda (15) a její vložení nebo odstranění:

1. Dvojitým klepnutím na graf přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. V hlavní nabídce zvolíme Vložit > Legenda a otevřeme základní dialogového okno Legenda.

1. Vybereme nebo zrušíme výběr volby Zobrazit legendu pro zobrazení nebo skrytí legendy v oblasti grafu.

2. Vybereme požadované místo pro legendu – Vlevo, Vpravo, Nahoře nebo Dole.

3. Klepnutím na OK okno zavřeme.

4. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Tip

Pro přesnější umístění legendy použijeme jednu z možností popsaných v části „Přesun prvků grafu" na straně 1.

Formátování legendy

Pro pokročilou editaci vzhledu legendy použijeme rozšířené dialogové okno Legendy (16), které nabízí několik možností pro formátování ohraničení, výplně, písem, průhlednosti a umístění.

1. Dvojitým klepnutím na graf přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Jedním z následujících způsobů otevřeme dialogové okno Legenda (16):

• Klepneme na ikonu Legenda na nástrojové liště Formátování.

• V hlavní nabídce zvolíme Formát > Legenda.

• Pravým tlačítkem myši klepneme na legendu a z místní nabídky zvolíme Formát legendy.

• Klepneme na položku Legenda v rozevíracím seznamu Zvolte prvek grafu na nástrojové liště Formátování nebo klepneme na legendu v grafu a vybereme ji. Poté klepneme na ikonu Formát výběru na nástrojové liště Formátování nebo zvolíme Formát > Formát výběru.

1. Provedeme požadované změny. Funkce jednotlivých možností jsou snadno pochopitelné.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Formátování pozadí grafu

Pozadí grafu je rozděleno do oblasti grafu, stěny grafu a paty grafu, jak je ukázáno na 7 na straně 1. Nastavení možností ohraničení, plochy a průhlednosti těchto oblastí:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Jedním z následujících způsobů otevřeme příslušné dialogové okno (jak vidíme např. na 17):

• V hlavní nabídce přejdeme do volby Formát a vybereme Stěna grafu, Pata grafu nebo Plocha grafu.

• Pravým tlačítkem myši klepneme na stěnu grafu, patu grafu nebo oblast grafu v grafu a z místní nabídky zvolíme Formát stěny grafu, Formát paty grafu nebo Formát oblasti grafu. (Více informací o výběru těchto oblastí grafu nalezneme v části „Výběr prvků grafu” na straně 1.)

• Na nástrojové liště Formátování klepneme na ikonu Oblast grafu nebo na ikonu Stěna grafu (ikona pro patu grafu zde není).

• Klepneme na volbu Plocha grafu, Stěna grafu, Pata grafu nebo Graf, které najdeme v rozevíracím seznamu Zvolte prvek grafu na nástrojové liště Formátování. Poté klepneme na sousední ikonu Formát výběru nebo zvolíme Formát > Formát výběru.

• Dvakrát klepneme na oblast grafu, stěnu grafu nebo patu grafu.

1. Vybereme požadované nastavení z karet Ohraničení, Oblast a Průhlednost.

2. Klepnutím na tlačítko OK uložíme změny a zavřeme dialogové okno. Pokud chceme režim úprav opustit, klepneme mimo graf.

Pata grafu zmíněná v krocích výše je použitelná pouze pro 3D grafy.

Oblast dat a datové řady

Calc nabízí několik způsobů, jak data definovat a v grafech je prezentovat. Následující části popisují, jak definovat a měnit datové oblasti, zarovnat data k sekundární ose Y a formátovat vzhled datových řad.

Změna oblastí dat

Když se oblasti dat v tabulce změní, upravíme nastavení grafu tak, aby se tyto změny projevily i v grafu. Použijeme jednu z následujících možností.

• Poznámka

Graf automaticky odráží změny v datech tabulky. Změna čísla z 5 na 50 v datech způsobí okamžité zobrazení nového údaje v grafu.

Nahrazení dat přetažením

Ručně nahradit jednu sadu dat jinou sadou dat je snadné. Uděláme to jedním z následujících způsobů:

1. Pomocí myši vybereme všechna nová data.

2. Přetáhneme data přes graf a poté uvolníme tlačítko myši. Tím otevřeme dialogové okno Změnit zdrojovou oblast dat, které je zobrazeno na 18.

3. Určíme zda první sloupec nebo řádek obsahuje popisy a klepneme na tlačítko OK.

Úprava oblasti dat a datových řad

Pokud chceme změnit oblast dat nebo datovou řadu, postupujeme takto:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Dialogové okno Oblasti dat otevřeme pomocí jednoho z těchto způsobů:

• V hlavní nabídce přejdeme do Formát > Oblasti dat.

• Klepneme na ikonu Oblasti dat na nástrojové liště Formátování.

• Klepneme pravým tlačítkem myši na graf a z místní nabídky vybereme Oblasti dat.

1. Na kartě Oblast dat upravíme oblast dat. Tato karta je podobná oblasti Zvolte oblast dat zobrazené na 4  na straně 1.

2. Na kartě Datové řady upravíme datové řady. Tato karta je podobná oblasti Upravte oblasti dat pro jednotlivé datové řady zobrazené na 5 na straně 1.

3. Klepnutím na tlačítko OK uložíme změny a zavřeme dialogové okno. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Tip

Někdy může být rychlejší vytvořit graf pouze z části dat. Jakmile je graf správně naformátován, lze vybrat všechna data.

Více informací najdeme v části „Výběr oblasti dat" na straně 1  a v části „Výběr datových řad" na straně 1.

Otevření dialogového okna Datové řady

Dialogové okno Datové řady nabízí několik možností pro prezentaci dat v grafu. Upozorňujeme, že najednou lze vybrat pouze jednu datovou řadu.

Otevření dialogového okna Datová řada (19):

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Datovou řadu vybereme jedním z následujících způsobů:

• Klepneme na datovou řadu v grafu.

• Klepneme na název datové řady v rozevíracím seznamu Zvolte prvek grafu na nástrojové liště Formátování.

1. Dialogové okno Datové řady otevřeme jedním z těchto způsobů:

• V hlavní nabídce zvolíme Formát > Formát výběru.

• Klepneme na ikonu Formát výběru na nástrojové liště Formátování.

• Klepneme pravým tlačítkem myši na datovou řadu a z místní nabídky zvolíme Formát datových řad.

1. Pro provedení potřebných změn klepneme na kartu příslušné stránky. Možnosti pro každou ze stránek jsou vysvětleny dále.

2. Klepnutím na tlačítko OK uložíme změny a zavřeme dialogové okno. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Poznámka

Karty, které jsou zobrazeny v dialogovém okně Datová řada, závisí na vybraném typu grafu. Podobně se, v závislosti na typu grafu, mohou lišit i ovládací prvky, které se zobrazují na každé kartě.

Možnosti zarovnání, rozestupy a vykreslování

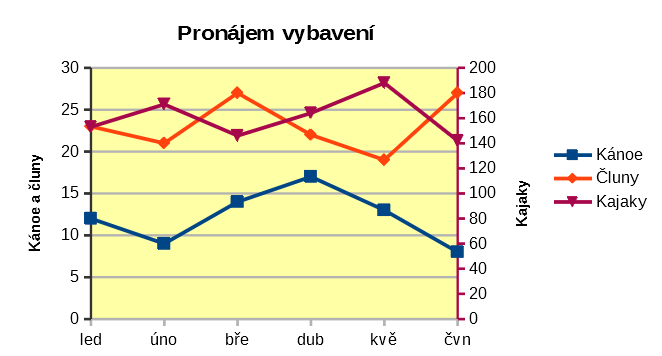

Zarovnání dat na sekundární osu Y

Vedlejší osa může být užitečná, pokud mají datové řady různé jednotky nebo rozsah. V příkladu na 20  má jedna z datových řad (kajaky) výrazně větší čísla než řady ostatní. Aby bylo možné vykreslit všechny tři datové řady do stejného grafu a udržet vykreslené čáry blízko sebe, je datová řada kajaků zarovnána na vedlejší osu Y, která má větší rozsah. Barva a název vedlejší osy Y pomáhají s určením, se kterou řadou je vedlejší osa spojena.

• Poznámka

Datová řada může být spojena s vedlejší osou Y až poté, co Průvodce grafem dokončí vytvoření grafu.

Zarovnání datové řady s vedlejší osou Y:

1. Vybereme datovou řadu a otevřeme dialogové okno Datová řada, jak je popsáno v předchozí části.

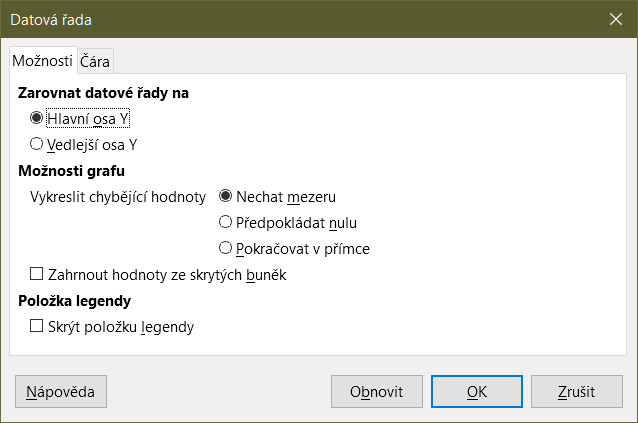

2. Na kartě Možnosti v části Zarovnat datové řady na vybereme Vedlejší osa Y.

3. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Zarovnání datových řad k vedlejší ose Y není možné u výsečových a síťových grafů.

Data lze zarovnat pouze k vedlejší ose Y, nikoli k vedlejší ose X. Je však možné vytvořit vedlejší osy X a Y, které duplikují hlavní osy na opačných stranách grafu. Toto je popsáno v části „Přidání nebo odebrání popisů os” na straně 1. Na vedlejší ose je také možné zobrazit různé jednotky nebo měřítka (se zarovnáním nebo bez zarovnání dat k ní), jak je popsáno v části „Definování měřítka“ na straně 1.

Možnosti rozestupů a vykreslování

Karta Možnosti v dialogovém okně Datová řada (19) obsahuje další nastavení, která závisí na typu grafu. Tato nastavení zahrnují:

Vzdálenost

Umožňuje nastavení rozestupů sloupců nebo pruhů mezi kategoriemi. Hodnoty nad 100 % zvětšují mezery, zatímco hodnoty pod 100 % zmenšují mezery. Maximální hodnota je 600 %.

Přesah

Umožňuje nastavení překrytí sloupců nebo pruhů v kategorii, například v určitý čas. Čím vyšší procento, tím větší překrytí (maximum je 100 %). Záporná procenta zvyšují oddělení (minimum je - 100 %).

Zobrazit sloupce vedle sebe

Pokud je zaškrtnuto, nezobrazuje se žádná mezera ve sloupcích nebo pruzích v intervalu mezi kategoriemi. Pokud tato volba není zaškrtnuta, mohou data zarovnaná s vedlejší osou Y skrýt jiná data. Povolením možnosti tomu zabráníme.

Spojovací čáry

Pokud si přejeme pro skládané sloupce a sloupce s procenty (sloupcové grafy) propojit čarami vrstvy sloupců, které patří k sobě, zaškrtneme toto pole.

Vykreslit chybějící hodnoty

Určuje zpracování chybějících hodnot v závislosti na typu grafu.

Zahrnout hodnoty ze skrytých buněk

Umožňuje zahrnout nebo nezahrnout data ze skrytých buněk.

Skrýt položku legendy

Umožňuje zahrnout nebo odebrat název vybrané datové řady z legendy.

Pro výsečové nebo prstencové grafy jsou kromě možnosti Zahrnout hodnoty ze skrytých buněk k dispozici další dvě (na 19 nejsou zobrazeny):

Orientace

Určuje pořadí výsečí (datových bodů) – ve směru nebo proti směru hodinových ručiček. Výchozí směr je proti směru hodinových ručiček.

Počáteční úhel

Určuje počáteční úhel prvního úseku výseče (datový bod) v rozsahu 0 až 359 stupňů. Přetáhneme malou tečku kolem kruhu nebo zadáme údaj ve stupních. Hodnota 0 stupňů znamená, že první sekce začíná ve 3 hodiny. Hodnota 90 stupňů znamená, že první sekce začíná ve 12 hodin.

Oblast, průhlednost a ohraničení

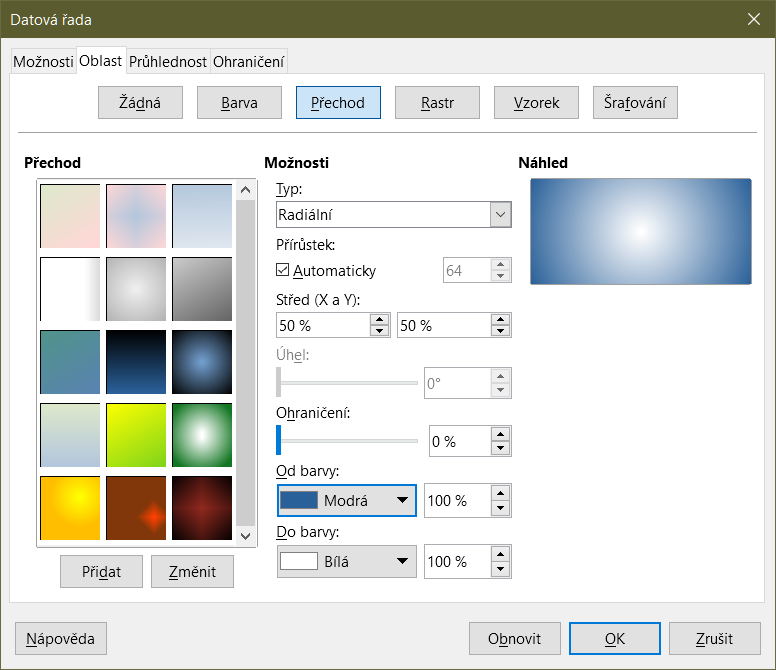

V případě jiných typů grafů než čárových a bodových obsahuje dialogového okno Datová řada (21) stránky pro formátování výplně a ohraničení grafického znázornění sloupců nebo pruhů. Karta Oblast nabízí možnosti výběru barvy kliknutím přímo na barvu v paletě, přidáním vlastní palety, zadáním kódů barev RGB nebo Hex nebo výběrem vlastní barvy pomocí tlačítka Vybrat. Ostatní stránky obsahují možnosti pro přechod, rastr, vzorek, šrafování, průhlednost a ohraničení.

• Tip

Při práci s přechody může být užitečné vytvořit si přechod vlastní. Za tímto účelem vybereme požadované možnosti na stránce Přechod, klikneme na Přidat, zadáme název přechodu a klikneme na OK.

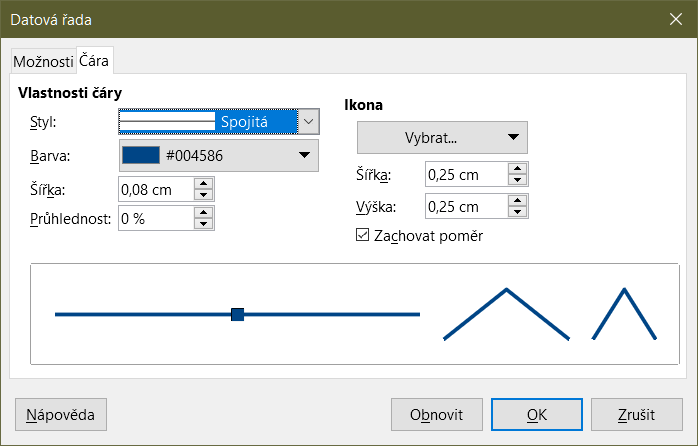

Čáry, oblasti a ikony datových bodů

U některých typů grafů (například čárové grafy nebo xy (bodové) grafy) obsahuje dialogové okno Datová řada pouze kartu Možnosti a kartu Čára (22).

V části Vlastnosti čáry na levé straně karty Čára zadáme styl, barvu, šířku a průhlednost čáry. V části Ikona vybereme z rozevíracího seznamu požadovaný symbol: Bez symbolu, Automaticky, Ze souboru, Galerie nebo Symboly.

• Ze souboru otevře prohlížeč pro výběr souboru, který obsahuje odpovídající symbol.

• Galerie otevře seznam dostupných grafických souborů (které jsou součástí instalace LibreOffice), ze kterých si můžeme vybrat.

• Symboly otevře seznam zobrazující dostupné symboly, ze kterých si můžeme vybrat.

Náhled výběru se zobrazí v poli náhledu v dolní části dialogového okna. Zadáme požadovanou šířku a výšku symbolu. Zvolíme Zachovat poměr, pokud by měl být zachován poměr šířky a výšky symbolu.

Přiřazení barev

Barvy pro zobrazení datových řad je možné zadat třemi způsoby: změnou výchozího barevného schématu použitím dialogového okna Datová řada nebo použitím oblasti dat pro nastavení barvy ohraničení a výplně.

Změna výchozího barevného schématu

Pokud chceme změnit výchozí barevné schéma datových řad, zvolíme si volbu Nástroje > Možnosti > Grafy > Výchozí barvy a určíme barvy pro jednotlivé datové řady. Zde provedené změny ovlivňují výchozí barvy pro všechny budoucí grafy.

Použití dialogového okna Datové řady

Jak bylo uvedeno v předchozí části, dialogové okno Datová řada má možnosti pro přiřazení barev pro čáry, oblasti a ohraničení. Dostupné možnosti závisí na typu grafu.

Použití oblasti dat k přiřazení barev

Barvy můžeme zadat číselně jako hodnoty RGB pro funkcí COLOR v Průvodci funkcemi (popsané v kapitole 9, Použití vzorců a funkcí). Poté přiřadíme vypočtená čísla k datovým rozsahům pro barvy ohraničení a výplně na stránce Datové řady v Průvodci grafem (viz  „ Výběr datových řad “ na stránce 1 ) nebo na stránce Datové řady dialogu Datové rozsahy (viz „ Změna oblastí dat “ na stránce 1 ).

Například pomocí funkce COLOR v Průvodci funkcí zadáme hodnoty 255 pro červenou, 0 pro zelenou a 255 pro modrou. Funkce COLOR vypočítá kombinovanou hodnotu RGB 16711935. Poté při definování oblasti buněk zadáme do oblasti buněk RGB hodnoty pro barvu ohraničení a výplně. Volitelně lze do funkce COLOR zahrnout i hodnotu alfa kanálu. Hodnota alfa se může pohybovat od 0 (zcela průhledné) do 255 (zcela neprůhledné).

• Poznámka

Oblasti dat pro barvu ohraničení a výplně lze zadat pouze pro sloupcové, řádkové, výsečové, bublinové a čárové grafy.

Můžeme také využít podmíněné formátování k definování kritérií pro použití určitých barev. Podmíněné formátování je popsáno v kapitole 3, Formátování dat.

23 ukazuje příklad použití podmíněného formátování k určení barev. Funkce COLOR v Průvodci funkcí byla použita k vytvoření podmíněné funkce =IF(B2>100,COLOR(240,240,0,20),COLOR(150,0,150,20))

Pokud je hodnota ve sloupci B vyšší než 100, použije se pomocí tohoto vzorce první nastavení RGB k obarvení daného datového bodu v grafu. Pokud hodnota ve sloupci B je 100 nebo méně, použije se výchozí barva (150, 0, 150). Tento vzorec je ve všech buňkách sloupce C. Čísla, která se objevují ve sloupci C, jsou hodnoty RGB vypočtené pomocí podmíněného vzorce (s odpovídajícím způsobem změněnými odkazy na buňky).

Graf na pravé straně 23  ukazuje, jak se barvy mění, aby odrážely podmíněné formátování.

Formátování datových bodů

Pomocí dialogového okna Datový bod upravíme vzhled jednotlivých datových bodů, například sloupce nebo pruhu. U většiny typů grafů obsahuje dialogové okno stejné stránky Oblast, Průhlednost a Ohraničení jako v dialogovém okně Datová řada zobrazeném na 21  na straně 1. Pro čárové, bodové, síťové a burzovní grafy obsahuje dialogové okno stejné možnosti jako karta Čára dialogového okna Datová řada zobrazená na 22  na straně 1.

Formátování datových bodů:

1. Dvojitým klepnutím na graf přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Dvakrát klepneme (ale ne příliš rychle) na datový bod, který chceme formátovat. Datový bod zobrazí úchyty výběru.

3. Dialogové okno Datový bod otevřeme jedním z následujících způsobů:

• Přejdeme do Formát > Formát výběru.

• Pravým tlačítkem myši klepneme na datový body a z místní nabídky vybereme Formát datového bodu.

• Klepneme na ikonu Formát výběru na nástrojové liště Formátování.

1. Možnosti formátování nastavíme podle potřeby.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Tip

Jak je zobrazeno na 24, umístěním kurzoru na datový bod zobrazíme číslo datového bodu, číslo řady a hodnoty X a Y datového bodu.

Osy

Přidání nebo odebrání popisů os

Pro přidání nebo odebrání popisků os, jako jsou čísla nebo kategorie, použijeme dialogové okno Osy, zobrazené na 25 . (Informace o změně názvů os najdeme v části „Nadpisy, podnadpisy a název os" na straně 1).

Použití dialogového okna Osy:

1. Dvojitým klepnutím na graf přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Otevřeme dialogové okno Osy jedním z následujících způsobů:

• V hlavní nabídce přejdeme do Vložit > Osy.

• Klepneme pravým tlačítkem myši na graf a z místní nabídky zvolíme Vložit/smazat osy.

1. Zaškrtneme nebo zrušíme zaškrtnutí políček pro popisky os. Zaškrtávací políčko Osa Z je aktivní pouze při úpravách 3D grafu.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Výběr vedlejší osy X nebo vedlejší osy Y v tomto dialogovém okně vytvoří duplicitní popisy na opačné straně grafu, jak je znázorněno na 26. Pokud chceme určit odlišné jednotky nebo intervaly pro vedlejší osu, použijeme kartu Měřítko v rozšířeném dialogovém okně Osy, které je popsáno v následující části.

S vedlejší osou Y je také možné zarovnat jednu nebo více datových řad. Provedeme to pomocí dialogového okna Datové řady, které je popsáno v části „Zarovnání dat na sekundární osu Y“ na straně 1.

Úprava a formátování os

Rozšířené dialogové okno Osa obsahuje kromě výše uvedeného i možnosti pro interval mřížky, umístění osy, formátování čar os, umístění popisků os a definici měřítka. Dialogové okno použijeme pro konkrétní osy nebo pro všechny osy. Možnosti zobrazené v dialogovém okně závisí na vybrané ose, typu grafu a na tom, zda je graf 2D nebo 3D.

Otevření rozšířeného dialogového okna Osy:

1. Dvojitým klepnutím na graf přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Dialogové okno konkrétní osy (27) otevřeme jedním z následujících způsobů (některé možnosti neumožňují výběr všech os):

• V hlavní nabídce přejdeme do Formát > Osy a vybereme požadovanou osu (Osa X, Osa Y, Osa Z, Vedlejší osa X, Vedlejší osa Y nebo Všechny osy).

• Klepnutím pravým tlačítkem myši na požadovanou osu v grafu otevřeme místní nabídku. Poté vybereme Formát osy.

• Klepneme na osu v grafu nebo vybereme osu v rozevíracím seznamu Zvolte prvek grafu na nástrojové liště Formátování a klepneme na sousední ikonu Formát výběru. Nebo zvolíme v hlavní nabídce Formát > Formát výběru.

• Na nástrojové liště Formátování klepneme na ikonu Osa X, Osa Y nebo Osa Z. Nebo klepneme na volbu Všechny osy napravo od těchto ikon.

1. Pro provedení potřebných změn klepneme na kartu příslušné stránky. Možnosti pro každou ze stránek jsou vysvětleny dále.

2. Klepnutím na tlačítko OK uložíme změny a zavřeme dialogové okno. Pokud chceme režim úprav opustit, klepneme mimo graf.

Definování měřítka

Pro úpravu automaticky generovaného měřítka pro hlavní osy použijeme kartu Měřítko. Kromě toho použijeme kartu Měřítko pro vedlejší osy, které určují měřítka odlišná od hlavní osy. To může být docela užitečné například pro zobrazení stupnic Celsia a Fahrenheita ve stejném grafu nebo v případě, že jsou data zarovnána na sekundární osu Y (viz „Zarovnání dat na sekundární osu Y“ na straně 1).

Obsah karty Měřítko (27) se může lišit, ale karta může obsahovat následující možnosti:

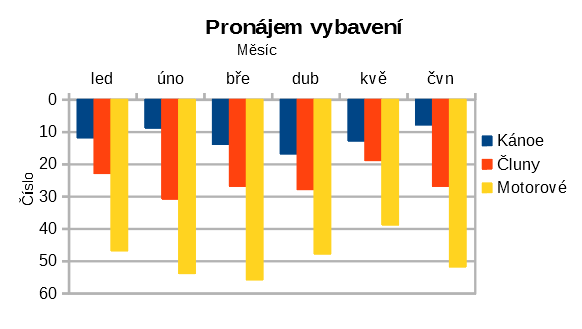

Obrácený směr

Definuje pořadí hodnot podél osy. Pokud tato volba není zvolena, jsou na ose X zobrazeny vlevo nižší hodnoty a na ose Y jsou nižší hodnoty zobrazeny dole. Po výběru se orientace zobrazení dat obrátí, jak je znázorněno na ose Y na 28.

Logaritmické měřítko

Určuje, že osa má být logaritmicky rozdělena. Logaritmické měřítko způsobuje, že čáry mřížky jsou od sebe vzdáleny stejně, ale hodnoty mezi jednotlivými čarami stejné nejsou. Tuto možnost použijeme při práci s hodnotami, které se od sebe výrazně liší.

Minimum/Maximum

Nastavuje první/poslední hodnoty pro osu. Pokud chceme tuto možnost nastavovat ručně, volba Automaticky nesmí být vybrána.

Hlavní interval

Definuje intervaly pro hlavní rozdělení osy. Tyto intervaly se použijí pro označení intervalu (definované na kartě Umístění v dialogovém okně Osa) a mřížky. Pokud chceme tuto možnost nastavovat ručně, volba Automaticky nesmí být vybrána.

Vedlejší počet intervalů

Definuje počet intervalů (nikoliv hodnoty mezi intervaly), který rozdělí hlavní intervaly. Stejně jako pro hlavní intervaly se i zde použije definovaný počet intervalů pro značky intervalu (specifikované na kartě Umístění v dialogovém okně Osa) a mřížky. Pokud chceme tuto možnost nastavovat ručně, volba Automaticky nesmí být vybrána.

U některých typů grafů mohou být k dispozici i další možnosti:

Typ

Určuje, zda jsou popisy osy text, datum nebo mají být detekovány automaticky.

Rozlišení

Pro typ datum by kroky intervalu měly být dny, měsíce nebo roky.

• Tip

Pokud osa X nezobrazuje čas dle očekávání, může nám pomoci tento problém vyřešit ruční zadání minimálního a maximálního času na kartě Měřítko.

Umístění os, popisků a značek intervalu

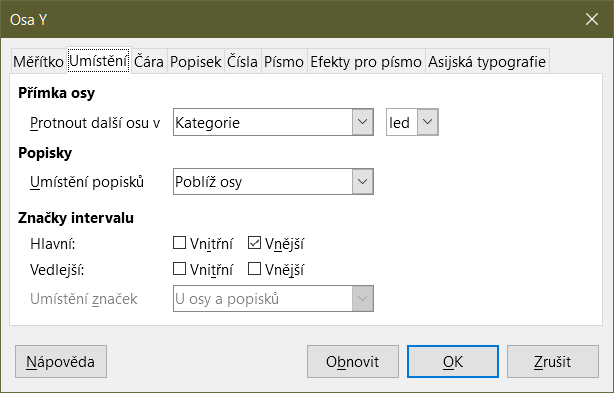

Pomocí karty Umístění (29) určíme umístění popisků os a značek intervalů.

Přímka osy

Pomocí této volby nastavujeme, kde se osy protínají, jak je znázorněno na 30. Možnosti v rozevíracím seznamu jsou Začátek, Konec nebo Kategorie. Pokud vybereme volbu Kategorie, zobrazí se další rozevírací nabídka umožňující výběr požadované hodnoty.

Popisky

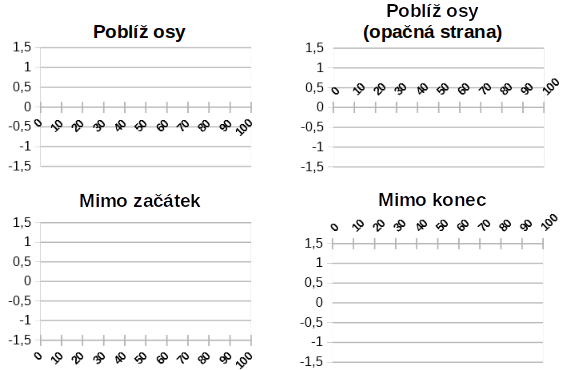

Pomocí této volby nastavujeme, kde budou umístěny popisky osy. Umístění popisků určíme pomocí rozevíracího seznamu Umístění popisků. Volby Mimo konec a Mimo začátek jsou užitečné pro umístění popisků na osy se zápornými čísly. Viz 31.

Značky intervalu

• Hlavní/Vedlejší – určuje, zda se značky intervalu zobrazují pro hlavní/vedlejší intervaly. Tyto intervaly jsou definovány na kartě Měřítko, jak bylo popsáno výše.

• Vnitřní/Vnější – určuje, zda jsou značky intervalu umístěny na vnitřní nebo vnější straně osy. Značky intervalu jsou na 31  na obou stranách.

• Umístění značek – určuje, kde budou značky umístěny: U popisků, U osy nebo U osy a popisků. (Horní dva grafy na 31  zobrazují popisky podél os. Značky jsou tedy jak na ose, tak u štítků. Značky ve spodních dvou grafech jsou umístěny u popisků.)

Karta Čára

Karta Čára nabízí možnosti pro formátování stylu čáry, barvy, šířky a průhlednosti čáry. Obsah je stejný jako na kartě Čára v dialogovém okně Datové řady zobrazeném na 22  na straně 1  kromě možností v části Ikona.

Karta Popisek

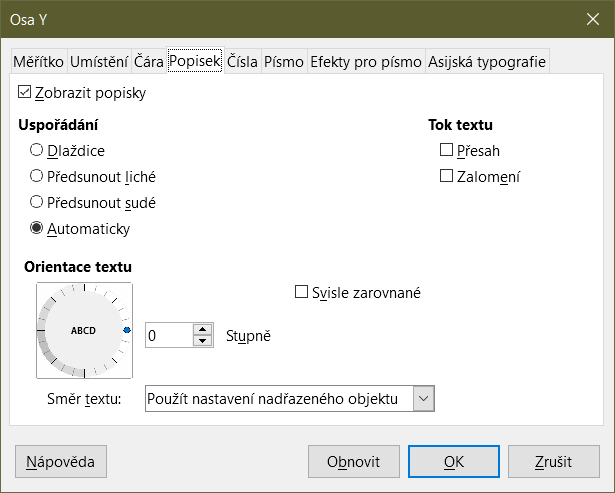

Na kartě Popisek (32) vybereme, zda se mají popisky zobrazit nebo skrýt a určíme, jak s nimi zacházet, když se do grafu nehodí. Jednotlivé možnosti jsou popsány dále.

Zobrazit popisky

Nastavuje, zda se mají zobrazit nebo skrýt popisky os.

Uspořádání

Definuje vodorovné nebo svislé zarovnání popisků na ose X nebo Y. Tyto možnosti jsou dostupné pouze pro 2D grafy.

• Dlaždice – uspořádá popisky na ose jeden vedle druhého.

• Předsunout liché – předsune popisky na ose tak, že popisky se sudým pořadím posune níže než popisky s lichým pořadím (na svislé ose posune popisky se sudým pořadím více doleva).

• Předsunout sudé – předsunuté popisky na ose tak, že popisky s lichým pořadím posune níže než popisky se sudým pořadím (na svislé ose posune popisky s lichým pořadím více doleva).

• Automaticky – popisky na ose uspořádá automaticky.

• Poznámka

Problémy se zobrazením popisků mohou nastat, pokud je graf příliš malý. Tomuto se vyhneme buď zvětšením grafu nebo zmenšením velikosti písma.

Tok textu

Určuje tok textu v popiscích.

• Přesah – umožňuje popiskům osy přesahovat.

• Zalomení – umožňuje zalomení textů, aktivuje zalomení textu na nový řádek v dostupných mezerách.

Orientace textu

Určuje směr a orientaci textu v popisku.

• Svisle zarovnané – Zarovná znaky svisle tak, že text čteme shora dolů.

• Kolečko ABCD – Určuje orientaci textu kliknutím a přetažením indikátoru na kolečku. Orientace znaků "ABCD" na kole odpovídají novému nastavení.

• Stupně – Zobrazuje úhel orientace textu určený kolečkem ABCD nebo manuálním zadáním stupňů do tohoto pole.

• Směr textu – Určuje směr pro jakýkoliv text, který používá komplexní rozvržení textu (CTL). CTL je k dispozici pouze v případě, že je v nabídce Nástroje > Možnosti > Jazyky a jazykové mutace > Obecné > Výchozí jazyky pro dokumenty povoleno Komplexní rozvržení textu.

Čísla

Karta Čísla (33) umožňuje nastavení atributů pro jakákoliv čísla použitá na ose Pokud je vybrána volba Formát zdroje (jako je tomu ve výchozím nastavení), jsou čísla formátována přesně tak jako v tabulce. Pokud tuto možnost odznačíme, máme možnost změnit formátování čísel. Informace o formátování čísel najdeme v kapitole 3, Formátování dat, a v online nápovědě.

Písmo a efekty písma

Karty Písmo a Efekty pro písmo použijeme pro nastavení písma a efektů písma pro popisky osy. Tyto karty obsahují stejné možnosti jako karty pro určení písem a efektů písem v buňkách. Další informace nalezneme v kapitole 3, Formátování dat.

Asijská typografie

Nastavení Asijské typografie pro popisky osy. Tato karta je stejná jako karta pro určení Asijských možností typografie pro buňky. Další informace nalezneme v kapitole 3, Formátování dat.

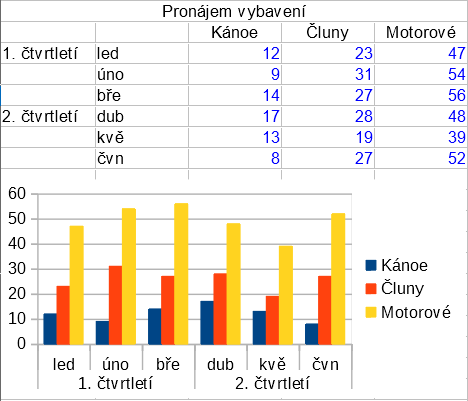

Hierarchické popisy os

Více úrovní kategorie je možné podél osy grafu zobrazit hierarchicky. Hierarchické popisky os jsou vytvářeny automaticky, pokud je první sloupec nebo řádek dat definován jako text (na rozdíl od situace, kdy je první řádek nebo sloupec definován jako popisek). Příklad hierarchických popisků je uveden na 34. V tomto případě aplikace Calc automaticky definuje rozsah dat pro kategorie jako první dva sloupce v tabulce. To se odráží i v grafu, který ukazuje hierarchický vztah mezi čtvrtletími a měsíci.

Popisky dat

Popisky dat zobrazují informace vedle datových bodů v grafu. Využijeme je pro zvýraznění konkrétních údajů při prezentaci podrobných informací, ale při nadměrném používání mohou graf znepřehlednit.

Přidávání a formátování popisků dat pro datové řady

Přidání nebo formátování datových popisků pro datové řady:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Konkrétní datovou řadu vybereme jedním z následujících způsobů:

• Klepneme jednou kdekoliv v datové řadě.

• V rozbalovacím seznamu Zvolte prvek grafu v nástrojové liště Formátování vybereme název datové řady.

• Poznámka

Pokud není vybrána žádná datová řada, budou popisky přidány ke všem datovým řadám.

1. Dialogové okno Datové popisky (36) otevřeme jedním z následujících způsobů:

• V hlavní nabídce přejdeme do Vložit > Popisky dat. Pokud byla vybrána datová řada, zobrazí Calc popisky dat pro tuto datovou řadu s použitím výchozího nastavení a zobrazí pro vybranou datovou řadu dialogové okno Popisky dat. V tomto případě zůstanou popisky dat zobrazeny i po stisknutí Zrušit v dialogovém okně. Pokud nebyly vybrány datové řady, aplikace Calc zobrazí dialogové okno Popisky dat pro všechny datové řady (35). Ovládací prvky v tomto dialogovém okně jsou podobné jako na kartě Popisky dat v dialogovém okně Popisky dat, které je popsáno dále.

• Klepneme pravým tlačítkem myši na zvolenou datovou řadu v grafu a z místní nabídky vybereme Vložit popisky dat. Aplikace Calc zobrazí popisky dat s výchozím nastavením. Poté znovu klepneme pravým tlačítkem myši a z místní nabídky vybereme Formát popisků dat.

• Vybereme zamýšlené popisky dat v grafu nebo v rozevíracím seznamu Zvolte prvek grafu a zvolíme Formát > Formát výběru v hlavní nabídce nebo stiskneme ikonu Formát výběru na nástrojové liště Formátování.

1. Vybereme požadované možnosti. Možnosti jsou vysvětleny níže.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Tip

Datovou řadu vybereme tak, že klepneme na sloupec, pruh nebo jinou grafickou reprezentaci datové řady. Jeden datový bod pak vybereme tak, že chvíli počkáme a znovu na něj klepneme.

Většina stránek dialogového okna Popisky dat se používá v jiných dialogových oknech a jsou snadno pochopitelné. Výjimkou je karta Popisky dat (36), která obsahuje následující možnosti:

Hodnota jako číslo

Zobrazí číselnou hodnotu datového bodu. Pokud je tato volba vybrána, aktivuje se tlačítko Formát čísla.

Formát čísla

Otevře dialogové okno Formát čísla, které je stejné jako karta Čísla dialogového okna Formát buňky popsaného v kapitole 3, Formátování dat. Zrušením výběru volby Formát zdroje aktivujeme možnosti v dialogovém okně Formát čísla.

Hodnota v procentech

Zobrazí procentuální hodnotu datových bodů ve všech datových řadách. Pokud je tato volba vybrána, aktivuje se tlačítko Formát procenta. Uvědomme si, že uvedené procento je hodnota Y datového bodu jako procento z celkových hodnot Y pro konkrétní kategorii nebo hodnotu. Na 37 je pro kánoe v únoru zobrazena hodnota 10 % (číselná hodnota je 9) z celkové únorové hodnoty 94 (součet hodnot 9, 31 a 54).

Formát procenta

Otevře dialogové okno Formát čísla pro procentuální hodnotu, které je stejné jako karta Čísla dialogového okna Formát buňky popsaného v kapitole 3, Formátování dat. Zrušením volby Formát zdroje aktivujeme možnosti v dialogovém okně Formát čísla pro procentuální hodnotu.

Kategorie

Vedle každého datového bodu se zobrazí kategorie. Tato volba je aktivní pro všechny popisky dat na 37. Všechny popisky s údaji tedy zobrazují měsíc. Text popisků dat vychází z kategorie datových řad a v grafu jej není možné změnit. Lze jej změnit pouze v datech tabulky.

Název řady

Zobrazí název datové řady vedle každého datového bodu.

Klíč legendy

Vedle každého datového bodu zobrazí ikonu legendy odpovídající datové řady. 37  zobrazuje klíče legendy pro motory a čluny, ale ne pro kanoe.

Automaticky zalomit text

V případě potřeby zalomí text popisku dat.

Oddělovač

Pomocí této volby určíme, co bude použito k oddělení více textových řetězců v případě, že budou vybrány alespoň dvě výše uvedené možnosti. Na 37 je pro popisky dat datové řady kanoí jako oddělovač nastaven středník, pro popisky dat datové řady motorových člunů je jako oddělovač použit Nový řádek a pro popisky datové řady člunů je jako oddělovač použita Čárka (s výjimkou popisku Červen, který byl upraven). Další možnosti jsou Mezera a Období.

Umístění

Určuje umístění popisků dat vzhledem k datovým bodům. Na 37 jsou popisky dat umístěny pod grafem datové řady kanoe, nad grafem datové řady čluny a vpravo u grafu datové řady motorové čluny. Další dostupné možnosti jsou závislé na typu grafu, ale mohou obsahovat Vlevo, Na střed, Vně, Uvnitř a Poblíž počátku.

Otočit text

Nastavení orientace textu popisků dat pomocí číselníku nebo zadáním úhlu natočení.

Směr textu

Určuje směr pro jakýkoliv text, který používá komplexní rozvržení textu (CTL).

Spojovací čáry

Pokud jsou popisky dat povoleny, Calc je v grafu rozmístí automaticky. Samozřejmě je můžeme přetáhnout na vhodnější místo. Ve výchozím nastavení je nakreslena „spojovací čára“, která propojuje takto posunutý popisek s jeho datovým bodem. Spojovací čáry pro vybrané datové řady lze skrýt zrušením zaškrtnutí políčka Spojit posunuté popisky dat s datovými body.

Popisky dat pro jednotlivé datové body

Někdy je vhodné použít popisky dat na jeden nebo několik datových bodů, a ne na všechny datové body. To snižuje nepořádek a zdůrazňuje nejdůležitější data.

Přidání jednoho datového popisku

Popisek dat pro jeden datový bod vložíme následujícím způsobem:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Klepneme jednou na datový bod, počkáme a opakovaným klepnutím tento datový bod vybereme. (Příliš rychlé klepnutí otevře dialogové okno Datová řada.)

3. Pravým tlačítkem myši klepneme na datový bod a z místní nabídky zvolíme Vložit jeden popisek dat. Popisek dat bude mít výchozí nastavení.

4. Pokud chceme režim úprav opustit, klepneme mimo graf.

Formátování popisku pro jeden datový bod

Pokud chceme formátovat existující popisek jednoho datového bodu, postupujeme podle pokynů výše, ale místo kroku 3) otevřeme dialogové okno Popisek dat následujícím způsobem (36): klepneme pravým tlačítkem myši na datový bod a z místní nabídky zvolíme Formát jednoho popisku dat.

Možnosti v dialogovém okně Popisky datových řad jsou stejné jako v dialogovém okně Popisky dat, které bylo popsáno výše.

Dialogové okno Popisek pro datovou řadu lze také otevřít kliknutím na popisek dat, nadechnutím a opětovným kliknutím na něj. Poté v kontextové nabídce klikneme pravým tlačítkem myši a vybereme možnost Formát jednoho popisku dat.

Odstranění popisků dat

Odstranění popisku jednoho datového bodu, jedné datové řady nebo všech datových bodů pomocí jedné z následujících možností.

Před provedením některého z následujících kroků nejprve vybereme graf dvojitým klepnutím na něj a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček. Když skončíme, pokud chceme, klepneme mimo graf a opustíme režim úprav.

Odebrání všech popisků dat z jedné datové řady

Metoda jedna

Pravým tlačítkem myši klepneme někde v datové řadě a z místní nabídky zvolíme Smazat popisky dat.

Metoda dva

1. Jedním z následujících způsobů otevřeme dialogové okno Popisky dat (36):

• Klepnutím kdekoliv v datové řadě tuto datovou řadu vybereme. V hlavní nabídce přejdeme do Vložit > Popisky dat.

• V rozevíracím seznamu Zvolte prvek grafu v nástrojové liště Formátování vybereme název datové řady, pro kterou chceme přidat popisky dat nebo vybereme jeden z popisků datové řady. Poté klepneme na sousední ikonu Formát výběru nebo zvolíme Formát > Formát výběru v hlavní nabídce.

• Klepneme pravým tlačítkem myši na datovou řadu a z místní nabídky zvolíme Formát popisků dat.

1. Na kartě Popisky dat odznačíme všechny možnosti a klepneme na tlačítko OK.

Odebrání popisku dat z jednoho datového bodu

1. Klepneme jednou na datový bod, chvíli počkáme a klepneme na stejný datový bod znovu, abychom otevřeli dialogové okno Popisky dat.

2. Klepnutím pravého tlačítka myši otevřeme místní nabídku a vybereme Smazat jeden popisek dat.

Odebrání všech popisků dat

1. Ujistíme se, že není vybrán žádný popisek dat nebo datová řada.

2. V hlavní nabídce přejdeme do Vložit > Popisky dat.

3. V dialogovém okně Popisky dat pro všechny datové řady zrušíme označení všech možností pro popisky dat, abychom odstranili popisky dat, a poté klepneme na tlačítko OK

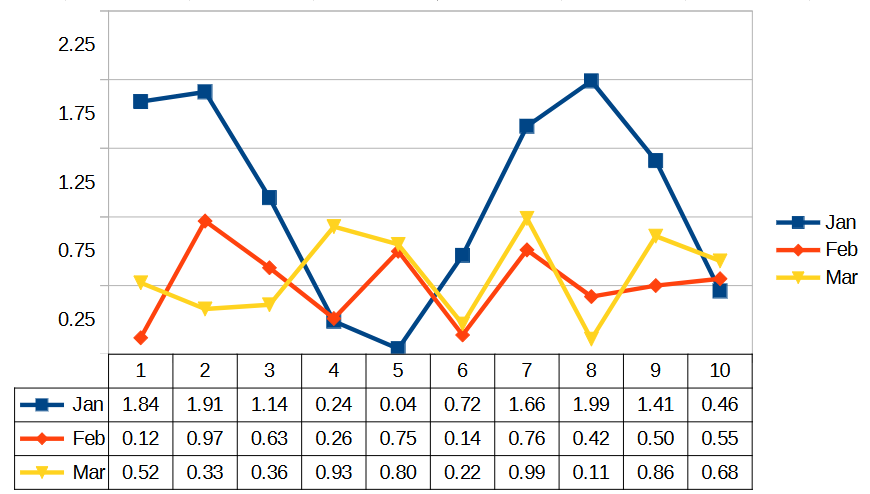

Grafy s tabulkami dat

Při navrhování grafu může být užitečné zobrazit zdrojová data spolu s grafem. Toho lze snadno dosáhnout přidáním tabulky s daty zobrazenými v grafu. Taková tabulka obsahuje data zobrazená v grafu, automaticky je umístěna pod grafem. U některých typů grafů nahrazuje tabulka popisky osy x.

Tabulky s daty prezentovanými v grafu lze formátovat libovolně, jednoduchý příklad je uveden na 38.

Datové tabulky lze zobrazit pro většinu typů grafů, kromě grafů síťových a koláčových.

• Poznámka

Může nastat situace, kdy by vzhledem k povaze a objemu zobrazených dat a ke zvolenému typu grafu nebylo vhodné tabulku s daty pod grafem zobrazovat. V takových případech lze tabulku s daty grafu jednoduše odstranit.

Vložení tabulky s daty pro graf

Zobrazení tabulky s daty pro graf:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Přejdeme do nabídky Vložit > Tabulka dat, otevřete se dialogové okno Tabulka dat (39).

3. Vybereme možnost Zobrazit tabulku dat.

4. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Tip

Obsah tabulky s daty pro graf dědí formátování zdrojových dat grafu.

Odstranění tabulky s daty pro graf

Odstranění tabulky s daty pro graf:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Přejdeme do nabídky Vložit > Tabulka dat, otevřete se dialogové okno Tabulka dat (39).

3. Zrušíme výběr možnosti Zobrazit tabulku dat.

4. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Případně v režimu úprav grafu klikneme pravým tlačítkem myši na tabulku s daty pro graf a v kontextové nabídce vybereme možnost Smazat tabulku dat.

Úprava vlastností tabulky s daty pro graf

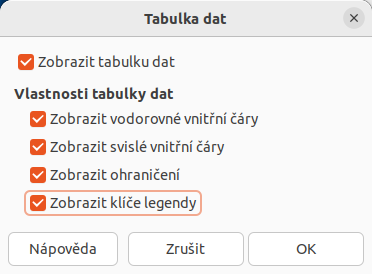

Dialogové okno Tabulka dat zobrazené na 39  otevřeme z nabídky Vložit > Tabulka dat. Kromě ovládání zapnutí/vypnutí zobrazení tabulky s daty pro graf (Zobrazit tabulku dat) poskytuje také nastavení základního formátování této tabulky:

• Zobrazit vodorovné vnitřní čáry: zobrazí nebo skryje vnitřní okraje řádků.

• Zobrazit svislé vnitřní čáry: zobrazí nebo skryje vnitřní okraje sloupců.

• Zobrazit ohraničení: zobrazí nebo skryje okraje tabulky.

• Zobrazit klíče legendy: zobrazí nebo skryje barevné klíče přiřazené k jednotlivým datovým řadám. Jedná se o podobné barevné klíče, které se používají v legendě grafu.

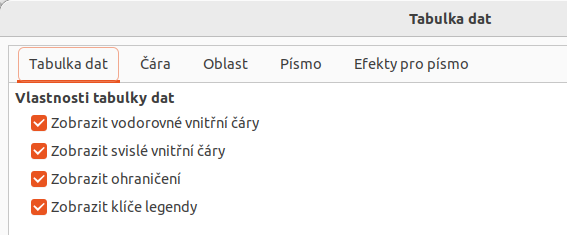

Každá z následujících interakcí vede k zobrazení většího dialogového okna Tabulka dat zobrazeného na 40. Ve všech případech nejprve dvojitým kliknutím na něj vybereme graf, vstoupíme do režimu úprav.

• Dvakrát klikneme na tabulku s daty pro graf.

• Klikneme pravým tlačítkem myši na tabulku s daty pro graf a v kontextové nabídce vybereme možnost Formát výběru.

• Vyberte tabulku s daty pro graf a přejdeme do nabídky Formát >Formát výběru.

• Na nástrojové liště Formátování vybereme možnost Tabulka dat ve vybalovacím seznamu Vybrat prvek grafu a klepneme na ikonu Formát výběru.

Tento dialog obsahuje pět karet – Tabulka dat, Čára, Oblast, Písmo, a Efekty pro písmo. Prostřednictvím těchto karet lze měnit vlastnosti čar, výplně a písma datové tabulky. Například vlastnosti čáry určují, jak se budou zobrazovat okraje (čáry) – je možné měnit styl čáry (například souvislá čára, čárky nebo tečky), barvu čáry, průhlednost a tloušťku čáry. Vlastnosti výplně určují barvu pozadí buňky. Vlastnosti písma určují písmo a velikost, které se použijí pro text v datových tabulkách.

• Karta Tabulka dat poskytuje stejné čtyři možnosti, které obsahuje oblast Vlastnosti tabulky dat v dialogu Tabulka dat zobrazeném na 39.

• Karta Čára obsahuje možnosti podobné těm, které jsou na kartě Čára dialogu Datové řady zobrazeném na 22  na straně 1 , s výjimkou části Ikona.

• Karta Oblast obsahuje možnosti podobné těm, které jsou na kartě Oblast dialogu Datové řady popsané v části "Oblast, průhlednost a ohraničení” na straně 1.

• Karty Font a Efekty pro písmo poskytují podobné možnosti jako odpovídající karty dialogového okna Styl buňky, popsané v části „Atributy stylu buňky“ v kapitole 4, Použití stylů a šablon.

Mřížky

Mřížka odděluje intervaly podél os, aby bylo možné odhadnout hodnoty datových bodů. Hlavní a vedlejší linie mřížky jsou znázorněny na 41. Tmavší čáry s čísly tvoří hlavní mřížku, zatímco světlejší čáry mezi nimi tvoří vedlejší mřížku. Všimneme si, že ve výchozím nastavení je aktivní hlavní čára mřížky na ose Y.

Mřížky jsou k dispozici pro všechny typy grafů s výjimkou grafů výsečových.

Přidání/odebrání čar mřížky

1. Nejprve vybereme graf dvojitým klepnutím na něj a vstoupíme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Provedeme jeden z následujících kroků:

• V hlavní nabídce zvolíme Vložit > Mřížky a otevřeme dialogové okno Mřížky (42). Zaškrtneme/zrušíme zaškrtnutí políček podle potřeby. Zaškrtávací pole Osa Z je aktivní pouze pro 3D graf. Klepnutím na OK dialogové okno zavřeme.

• Klepneme na ikonu Vodorovné mřížky nebo ikonu Svislé mřížky; obě najdeme na nástrojové liště Formátování. Jedním klepnutím zapneme hlavní mřížky. Druhým klepnutím zapneme také vedlejší mřížky. Dalším klepnutím mřížky vypneme.

1.  Pokud chceme režim úprav opustit, klepneme mimo graf.

• Poznámka

Na nástrojové liště Formátování najdeme ikony Vodorovné mřížky a Svislé mřížky, které zobrazí čáry mřížky pro osu Y, resp. pro osu X. To může být zavádějící, protože jak osa Y, tak osa X mohou být vodorovné nebo svislé, v závislosti na typu grafu. U sloupcového grafu tedy klepneme na ikonu Vodorovné mřížky pro ovládání svislé mřížky.

Formátování mřížky

Kromě dialogového okna Mřížky zobrazeného na 42 existuje další dialogové okno pro formátování mřížek. Otevření dialogového okna formátování mřížky:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. V hlavní nabídce zvolíme Formát > Mřížka, vybereme odpovídající typ mřížky a tím otevřeme dialogové okno Formátování mřížky (43).

1. Máme možnost nastavit možnosti formátování pro styl čáry, barvu, šířku a průhlednost.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

• Poznámka

Pro určení intervalů mezi čarami mřížky použijeme kartu Měřítko v dialogovém okně Osa. To je popsáno v části „Definování měřítka“ na straně 1.

3D grafy

Nastavení 3D vzhledu

Sloupcové, pruhové, výsečové a plošné grafy mohou být zobrazeny ve formátu 3D. Nastavení pro vytvoření 3D grafu je na první stránce Průvodce grafem. Pokud byl již graf vytvořen, vytvoříme 3D vzhled následujícím způsobem:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Provedeme jeden z následujících kroků:

• Zvolíme Formát > Typ grafu.

• Klepneme na ikonu Typ grafu na nástrojové liště Formátování.

• Klepneme pravým tlačítkem myši na graf a z místní nabídky zvolíme Typ grafu.

1. V dialogovém okně Typ grafu zvolíme 3D vzhled.

2. Z rozevíracího seznamu vybereme základní schéma pro vykreslení grafu – Jednoduchý nebo Realistický

3. Pro sloupcové a řádkové grafy vybereme tvar: Kvádr, Válec, Kužel nebo Jehlan.

4. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Nastavení 3D zobrazení

Chceme-li provést změny v 3D grafu, použijeme dialogové okno 3D pohled (44).

Pomocí dialogového okna 3D pohled můžeme změnit 3D vzhled, včetně perspektivy, zobrazení a osvětlení. Mějme na paměti, že graf musí být již nastaven tak, aby měl nastaven 3D vzhled, jak je popsáno výše. Dialogové okno 3D pohled otevřeme takto:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Provedeme jeden z následujících kroků:

• Klepneme pravým tlačítkem myši na graf a z místní nabídky vybereme 3D pohled.

• V hlavní nabídce zvolíme Formát > 3D pohled.

• Klepneme na ikonu 3D pohled na nástrojové liště Formátování.

1. Provedeme požadované změny.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Toto dialogové okno má tři karty, kterou jsou vysvětleny dále.

Rotace a perspektiva

Několik rad pro používání karty Perspektiva (44) pro otáčení 3D grafu nebo změny perspektivy:

• Pro čelní pohled na graf nastavíme všechny úhly na 0 stupňů. Výsečové grafy a prstencové grafy jsou zobrazeny jako kruhy.

• S aktivní volbou Pravoúhlé osy lze graf otáčet pouze ve směru X a Y; to znamená rovnoběžně s hranicemi grafu.

• Hodnota 90 stupňů pro otočení X a hodnota 0 stupňů pro otočení Y a Z nám poskytne pohled z horní části grafu. Když je hodnota X nastavena na -90 stupňů, získáme pohled ze spodní části grafu.

• Rotace se aplikuje v následujícím pořadí: nejprve osa X, poté osa Y a nakonec osa Z.

• Když je povoleno stínování (viz níže) a graf se otáčí, osvětlení se otáčí jako by bylo pevně spojeno s grafem.

• Osy otáčení se vždy vztahují ke stránce, nikoliv k osám grafu. Toto je rozdíl od jiných programů na tvorbu grafů.

• Výběrem volby Perspektiva máme možnost zobrazit graf v centrální perspektivě jako prostřednictvím objektivu kamery (na rozdíl od použití paralelní projekce). Ohniskovou vzdálenost nastavíme pomocí otočného bodu nebo do pole zadáme číslo. Při nastavení 100 % vypadá vzdálená hrana grafu přibližně poloviční proti blízké hraně.

Interaktivní rotace 3D grafů

Kromě používání karty Perspektiva dialogového okna 3D pohled můžeme otáčet 3D grafem i interaktivně a to následujícím způsobem:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Klepneme jednou na zeď grafu, což způsobí, že se zobrazí kulaté úchyty výběru. Ukazatel se změní na ikonu otáčení.

3. Stiskneme a držíme levé tlačítko myši a současně táhneme požadovaným směrem. Zobrazí se čárkovaný obrys grafu, který pomáhá zobrazit, jak bude vypadat výsledek otočení.

4. Až budeme s otočením grafu spokojení, uvolníme tlačítko myši.

5. Klepnutím mimo graf opustíme režim úpravy.

Vzhled

Kartu Vzhled dialogového okna 3D pohled (45) použijeme pro úpravu některých možností vzhledu dat ve 3D grafu.

Nejprve vybereme schéma z rozevíracího seznamu Schéma – Realistický (výchozí) nebo Jednoduchý. Vybrané schéma nastavuje možnosti a světelné zdroje. V závislosti na vybraném schématu nemusí být k dispozici všechny možnosti. Pokud chceme vytvořit vlastní schéma, vybereme nebo zrušíme výběr kombinace možností Stínování, Okraje objektů a Zaoblené hrany.

Několik rad:

• Výběrem Stínování použijeme Gouraudovu metodu pro renderování povrchu. Jinak se použije plochá metoda. Plochá metoda nastavuje pro každý mnohoúhelník jednu barvu a jas. Hrany jsou viditelné, ale měkké přechody a bodová světla nejsou možná. Gouraudova metoda používá přechody pro hladší a realističtější vzhled. Více informací o použití stínování najdeme v příručce Průvodce programem Draw.

• Výběrem volby Okraje objektů vykreslíme čáry podél okrajů.

• Výběrem Zaoblené hrany vyhladíme okraje jednotlivých tvarů.

Osvětlení

Pomocí karty Osvětlení (46) dialogového okna 3D pohled můžeme ovládat zdroje světla pro 3D zobrazení.

Zde jsou jednotlivé možnosti s doporučeními:

• Klepnutím na kterékoliv z osmi tlačítek zapneme nebo vypneme zdroj světla.

• První světelný zdroj promítá odraz světla se zvýrazněním.

• Druhý světelný zdroj je ve výchozím nastavení zapnutý. Je to první ze sedmi normálních, rovnoměrných zdrojů světla. Chceme-li aktivovat ostatní zdroje, klikneme dvakrát na příslušné tlačítko.

• U vybraného zdroje světla vybereme barvu z prvního rozevíracího seznamu pod osmi tlačítky zdroje světla. Jinou možností je stisknutí sousedního tlačítka pro výběr barvy pomocí dialogového okna Vyberte barvu. Mějme na paměti, že hodnoty jasu všech světel se sčítají, takže při povolení více světel použijeme tmavé barvy.

• Malý náhled v dialogu ukazuje výsledek přemístění světelného zdroje.

• Každý vybraný světelný zdroj se objeví jako malá barevná koule v určené barvě. Koule je větší, když je zdroj světla aktivně vybrán.

• Každý světelný zdroj vždy nejprve směřuje doprostřed objektu. Posunutím svislého posuvníku upravíme úhel osvětlení. Vodorovný posuvník otáčí světlo kolem objektu. Kromě toho klepneme na zdroj světla a přetáhneme jej na požadované místo.

• Klepnutím na tlačítko v pravém dolním rohu náhledu přepneme model vnitřního osvětlení mezi koulí a kvádrem.

• Použijeme rozevírací seznam Ambientní osvětlení pro definování okolního světla, které svítí s jednotnou intenzitou ze všech směrů. Jinou možností je stisknutí sousedního tlačítka pro výběr barvy pomocí dialogového okna Vyberte barvu.

Více informací o nastavení osvětlení najdeme v příručce Průvodce programem Draw.

Spojnice trendu a přímky střední hodnoty

Spojnice trendu pomáhají zobrazit vztahy mezi rozptýlenými datovými body datové řady. Aplikace Calc má dobrý výběr typů regrese pro tvorbu spojnic trendu: lineární, logaritmická, exponenciální, mocninná regrese, polynomická a klouzavý průměr. Vybereme typ, které je nejblíže průchodu všemi všemi body v datové řadě.

Spojnice trendu můžeme přidat do všech typů 2D grafů s výjimkou výsečových, síťových a burzovních grafů. Po vložení do grafu se v legendě grafu automaticky zobrazí reprezentace spojnic trendu.

• Poznámka

Pro typy grafů, které pro osu X používají kategorie (jako sloupcové, pruhové nebo čárové grafy), se jako hodnoty pro výpočet spojnic trendu používají čísla 1, 2, 3. Naproti tomu typy grafů XY (bodový) zobrazují podél osy X spíše data než kategorie. Významné regresní rovnice tak mohou zobrazovat pouze typy grafů XY.

Přidávání a úprava spojnic trendu

Spojnice trendu je možné v jeden okamžik přidávat pouze k jedné datové řadě. Postup přidání spojnic trendu do datové řady:

1. Dvojitým klepnutím na graf vstoupíme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Datovou řadu vybereme jedním z následujících způsobů:

• Klepneme jednou na znázornění datové řady (sloupec, pruh, čáru nebo bod).

• Datovou řadu vybereme z rozevíracího seznamu Zvolte prvek grafu v nástrojové liště Formátování.

1. Jedním z následujících způsobů otevřeme dialogové okno Spojnice trendu (47):

• V hlavní nabídce zvolíme Vložit > Spojnice trendu.

• Klepneme pravým tlačítkem myši na datovou řadu a z místní nabídky zvolíme Vložit spojnici trendu.

1. Vybereme typ regrese a požadované možnosti. Tyto možnosti jsou vysvětleny dále.

2. Klepneme na tlačítko OK pro zavření dialogového okna a umístíme spojnici trendu do grafu. Pokud chceme režim úprav opustit, klepneme mimo graf.

Regresní typy

Ve výchozím nastavení se x používá pro vodorovné hodnoty a f(x) pro svislé hodnoty. Změníme názvy pod Název proměnné X a Název proměnné Y v dialogovém okně Spojnice trendu.

Lineární

Regrese pomocí rovnice y = a ∙ x+b. Absolutní člen může být vynucen.

Logaritmické

Regrese pomocí rovnice y = a ∙ ln(x) + b. Používají se pouze kladné hodnoty x.

Exponenciální

Regrese pomocí rovnice y = b ∙ exp(a ∙ x).Tato rovnice je ekvivalentní s rovnicí y = b ∙ mx, kde m = exp(a). Absolutní člen může být vynucen. Uvažují se pouze kladné hodnoty y, s výjimkou případů, kdy jsou všechny hodnoty y záporné. V takovém případě je použita rovnice y = -b∙exp(a ∙ x).

Mocnina

Regrese pomocí rovnice y = b ∙ xa. V úvahu se berou pouze kladné hodnoty x. Uvažují se pouze kladné hodnoty y, s výjimkou případů, kdy jsou všechny hodnoty y záporné. V takovém případě je použita rovnice y = -b ∙ xa.

Polynomická

Regrese pomocí rovnice y = Σi (ai ∙ xi). Absolutní člen a0 může být vynucen. Stupeň polynomu musí být uveden (nejméně 2).

Klouzavý průměr

Jednoduchý klouzavý průměr pro n předchozích hodnot y, kde n je období. Pro tuto spojnici trendu není k dispozici žádná rovnice. Typ regresní křivky klouzavého průměru je zvolen jako Předchozí, Střed nebo Zprůměrovaná úsečka.

• Tip

K jedné datové řadě je možné přidat více spojnic trendu. To by mohlo být užitečné při porovnávání různých typů regrese pro daná data.

Více informací o těchto typech regrese nalezneme v systému Nápovědy. Hledejme výraz "Spojnice trendu" v seznamu.

Možnosti spojnic trendu

Název spojnice trendu

Určuje název, který se použije pro označení rovnice v legendě; viz 48.

Extrapolovat dopředu / zpět

Určuje počet jednotek, o které by měla být spojnice trendu prodloužena dopředu nebo zpět. Toto funguje pouze pro grafy, které mají podél osy X číselné hodnoty nikoliv kategorie.

Vynutit absolutní člen

Přinutí čáru projít osou Y při zadané hodnotě.

Zobrazit rovnici

Zobrazí rovnici v grafu, jak je znázorněno na 48.

Zobrazit koeficient determinace (R2)

Zobrazuje koeficient determinace v grafu. Zobrazeno s polynomickou rovnicí na 48.

Názvy proměnné X a Y

Umožňuje změnit názvy proměnných X nebo Y pro zobrazení rovnice v grafu. Možnost Zobrazit rovnici musí být zaškrtnuta, aby byla tato možnost aktivní.

Výběrem spojnice trendu zobrazíme informace o této spojnici ve stavovém řádku, jak je znázorněno na 49. Stavový řádek je obvykle umístěn ve spodní části sešitu.

Formátování spojnic trendu

Po vložení má spojnice trendu stejnou barvu jako odpovídající datová řada. Chceme-li změnit styl, barvu, šířku nebo průhlednost spojnice trendu, použijeme kartu Čára v dialogovém okně Spojnice trendu (50). Jednotlivé možnosti jsou snadno pochopitelné nebo prozkoumatelné.

Formátování rovnice spojnice trendu

Rovnici v grafu zobrazíme pomocí výběru možnosti Zobrazit rovnici na kartě Typ v dialogovém okně Spojnice trendu (47). Možnosti rovnice spojnice trendu umožňují formátování okraje kolem rovnice, vyplnění oblasti, průhlednost, písmo a zarovnání. Lze také určit styl číslování - to může být užitečné obzvlášť pro určení počtu desetinných míst.

Formátování rovnic spojnic trendu:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Dialogové okno Rovnice otevřeme jedním z následujících způsobů:

• Pomocí rozevíracího seznamu Zvolte prvek grafu vybereme rovnici a následně klepneme na ikonu Formát výběru, kterou najdeme hned vedle rozevíracího seznamu na nástrojové liště Formátování. Nebo zvolíme Formát > Formát výběru v hlavní nabídce.

• Klepneme jednou na rovnici a tím ji vybereme. Potom klepneme na ikonu Formát výběru na nástrojové liště Formátování nebo v hlavní nabídce zvolíme Formát > Formát výběru.

• Klepneme pravým tlačítkem myši na rovnici a z místní nabídky zvolíme Formát rovnice spojnice trendu.

1. V dialogovém okně vybereme požadované možnosti. Funkce jednotlivých možností jsou snadno pochopitelné. Karta Čísla má stejné možnosti jako karta Čísla v dialogovém okně Osa, 33  na straně 1.

2. Klepnutím na OK okno zavřeme.

3. Pokud chceme režim úprav opustit, klepneme mimo graf.

Mazání spojnic trendu

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Provedeme jeden z následujících kroků:

• Vybereme spojnici trendu a stiskneme klávesu Delete.

• Klepneme pravým tlačítkem myši na spojnici trendu a z místní nabídky vybereme Smazat spojnici trendu.

1. Pokud chceme režim úprav opustit, klepneme mimo graf.

Přímky střední hodnoty

Přímky střední hodnoty jsou zvláštním typem spojnice trendu. Pokud ji chceme, aplikace Calc vypočítá průměr datové řady a umístí barevnou čáru na tuto hodnotu v grafu, jak je znázorněno na 51. Spojnice mohou být vytvořeny pouze pro 2D grafy a nemohou být vytvořeny pro grafy koláčové, síťové nebo burzovní.

Vložení přímek střední hodnoty

Pro všechny datové řady (pokud není vybrána datová řada, vloží se přímky střední hodnoty pro všechny datové řady):

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. V hlavní nabídce zvolíme Vložit > Přímky střední hodnoty.

3. Pokud chceme režim úprav opustit, klepneme mimo graf.

Pro jednu datovou řadu:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Datovou řadu vybereme jedním z následujících způsobů:

• Klepneme jednou kdekoliv v datové řadě.

• Datovou řadu vybereme z rozevíracího seznamu Zvolte prvek grafu v nástrojové liště Formátování.

1. Přímku střední hodnoty přidáme jedním z následujících způsobů:

• V hlavní nabídce zvolíme Vložit > Přímky střední hodnoty.

• Klepneme pravým tlačítkem myši na datovou řadu a z místní nabídky zvolíme Vložit přímku střední hodnoty.

1. Pokud chceme režim úprav opustit, klepneme mimo graf.

Úprava přímky střední hodnoty

Po vložení má přímka střední hodnoty stejnou barvu jako odpovídající datová řada. Pokud chceme upravit styl, barvu, šířku nebo průhlednost přímky střední hodnoty, postupujeme takto:

1. Dvojitým klepnutím na graf vstoupíme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Dialogové okno Přímka střední hodnoty otevřeme jedním z následujících způsobů (dialogové okno má stejné možnosti jako karta Čára dialogového okna Spojnice trendu na 50):

• Pravým tlačítkem myši klepneme na přímku střední hodnoty a z místní nabídky zvolíme Formát přímky střední hodnoty.

• Klepneme levým tlačítkem myši na přímku střední hodnoty nebo vybereme odpovídající přímku střední hodnoty z rozevíracího seznamu Zvolte prvek grafu na nástrojové liště Formátování. Potom klepneme na ikonu Formát výběru na nástrojové liště formátování nebo vybereme v hlavní nabídce Formát > Formát výběru.

1. Provedeme požadované změny.

2. Klepnutím na OK okno zavřeme. Pokud chceme režim úprav opustit, klepneme mimo graf.

Mazání přímky střední hodnoty

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Provedeme jeden z následujících kroků:

• Klepneme levým tlačítkem myši na přímku střední hodnoty nebo vybereme požadovanou přímku střední hodnoty z rozevíracího seznamu Zvolte prvek grafu na nástrojové liště Formátování. Následně stiskneme klávesu Delete.

• Pravým tlačítkem myši klepneme na datovou řadu a z místní nabídky zvolíme Smazat přímku střední hodnoty.

1. Pokud chceme režim úprav opustit, klepneme mimo graf.

Chybové úsečky

Chybové úsečky, znázorněné na 52, mohou být užitečné pro prezentaci dat, která mají známou pravděpodobnost chyby, jako jsou sociální průzkumy používající konkrétní metodu vzorkování nebo pro zobrazení přesnosti měření použitého nástroje. Na 52 je uvedena odchylka pro kánoe, směrodatná odchylka pro lodě a standardní chyba pro motory. Chybové úsečky lze vytvořit pouze pro 2D grafy a nelze je vytvořit pro koláčové, bublinové, síťové nebo akciové grafy.

Vkládání chybových úseček

Pokud není vybrána žádná datová řada, jsou do všech datových řad vloženy chybové úsečky X nebo Y. Chceme-li přidat chybové úsečky pro všechny datové řady, postupujeme následovně:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. V hlavní nabídce zvolíme Vložit > Chybové úsečky X nebo Vložit > Chybové úsečky Y a otevřeme dialogové okno Chybové úsečky (53). Karta Čára není k dispozici, pokud vkládáme chybové úsečky pro všechny datové řady; za této okolnosti se objeví speciální možnost Žádné v části Chybová kategorie.

3. Vybereme požadované možnosti nastavení. Další informace o možnostech nastavení nalezneme níže.

4. Klepnutím na tlačítko OK zavřeme dialogové okno a přidáme chybové úsečky do grafu. Pokud chceme režim úprav opustit, klepneme mimo graf.

Pokud chceme přidat chybové úsečky pro jednu datovou řadu, postupujeme následovně:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Datovou řadu vybereme jedním z následujících způsobů:

• Klepneme jednou na pruh, sloupec, čáru nebo jiné grafické vyjádření datové řady.

• Na nástrojové liště Formátování vybereme v rozevíracím seznamu Zvolte prvek grafu datovou řadu.

1. Jedním z následujících způsobů otevřeme dialogové okno Chybové úsečky (53):

• V hlavní nabídce zvolíme Vložit > Chybové úsečky X nebo Vložit > Chybové úsečky Y.

• Klepneme pravým tlačítkem myši na datovou řadu a z místní nabídky vybereme Vložit chybové úsečky X nebo Vložit chybové úsečky Y.

1. Vybereme požadované možnosti nastavení. Další informace o těchto možnostech nalezneme níže.

2. Klepnutím na tlačítko OK zavřeme dialogové okno a přidáme chybové úsečky do grafu. Pokud chceme režim úprav opustit, klepneme mimo graf.

Dialogové okno Chybové úsečky

V části Chybová kategorie můžeme vybrat pouze jednu z následujících možností.

Žádné – nezobrazí žádné chybové úsečky. Tato možnost je k dispozici pouze v případě, že není vybrána žádná datová řada.

Konstantní hodnota – zobrazuje chybu jako konstantní kladnou a / nebo zápornou hodnotu (hodnoty). Tyto hodnoty zadáme v části Parametry.

Procentuálně – zobrazuje chybu v procentech z datových bodů. Hodnoty procent zadáme v části Parametry.

Rozevírací seznam obsahuje čtyři míry chybové hodnoty:

• Standardní chyba

• Směrodatná odchylka

• Rozptyl

• Hranice chyby – použije hodnotu hranice chyby definovanou v části Parametry.

Oblast buněk – používá chybové hodnoty definované v oblasti buněk. Oblast buněk zadáme v části Parametry.

V části Parametry zadáme kladné a záporné hodnoty nebo oblasti pro chybové úsečky. Konstantní hodnota, Procentuálně, Hranice chyby nebo Oblast buněk musí být zvolena, aby byly tyto volby aktivní.

V části Ukazatel chyby vybereme, zda grafické vyjádření chyby zobrazí kladné i záporné chyby nebo pouze kladné chyby nebo pouze záporné chyby.

Na kartě Čára lze nastavit styl čáry, barvu, šířku a průhlednost chybových úseček.

Úprava chybových úseček

Chybové úsečky lze měnit vždy pouze u jedné datové řady pomocí dialogového okna Chybové úsečky (53).  Dialogové okno Chybové úsečky otevřeme jedním z následujících způsobů:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Dialogového okno Chybové úsečky otevřeme jedním z následujících způsobů:

• Klepneme jednou na datovou řadu a tím ji vybereme. Potom v hlavní nabídce zvolíme Vložit > Chybové úsečky X nebo Vložit > Chybové úsečky Y.

• Pomocí rozevíracího seznamu Zvolte prvek grafu v nástrojové liště Formátování vybereme chybové úsečky pro konkrétní datovou řadu. Potom zvolíme Formát > Formát výběru nebo klepneme na ikonu Formát výběru na nástrojové liště Formátování.

• Klepneme pravým tlačítkem myši na datovou řadu a z místní nabídky vybereme Formát chybových úseček X nebo Formát chybových úseček Y.

1. V dialogovém okně Chybové úsečky vybereme požadované možnosti na kartě Chybové úsečky a Čára.

2. Klepnutím na tlačítko OK zavřeme dialogové okno a aktualizujeme chybové úsečky pro vybranou řadu. Pokud chceme režim úprav opustit, klepneme mimo graf.

Odstranění chybových úseček

Pokud chceme smazat chybové úsečky X nebo Y pro všechny datové řady:

1. Dvojitým klepnutím vybereme graf a přejdeme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Pokud není vybrána žádná datová řada, zvolíme v hlavní nabídce Vložit > Chybové úsečky X nebo Vložit > Chybové úsečky Y a otevřeme dialogové okno Chybové úsečky (53).

3. Vybereme Žádný.

4. Klepnutím na tlačítko OK zavřeme dialogové okno a odstraníme chybové úsečky.

5. Pokud chceme režim úprav opustit, klepneme mimo graf.

Pokud chceme odstranit chybové úsečky pro jednu datovou řadu, postupujeme podle stejných kroků jako výše, ale místo kroků 2) až 4)) klepneme pravým tlačítkem myši na datovou řadu a vybereme Smazat chybové úsečky X nebo Smazat chybové úsečky Y z místní nabídky.

Přidání objektů kresby do grafů

Pomocí nástrojové lišty Kresba přidáme tvary jako jsou čáry, obdélníky, kruhy, textové objekty nebo složitější tvary (symboly nebo blokové šipky). Pomocí dalších tvarů můžeme přidat vysvětlující poznámky, zvýraznit místa v grafu nebo dokonce skrýt určitá data nebo text.

Výběrem Zobrazit > Nástrojové lišty > Kresba otevřeme nástrojovou lištu Kresba. Tuto nástrojovou lištu můžeme přesouvat na libovolné místo pracovní plochy. Další informace o používání nástrojové lišty Kreslení a objektů kresby nalezneme v Kapitole 5, Používání grafiky a také v Průvodci programem Draw.

Nástrojová lišta Kresba (54) se zobrazí, pokud je graf v režimu úprav (dvojitým klepnutím na něj).

• Tip

Pokud chceme do grafu umístit šipky, text nebo jiné nakreslené objekty, ujistíme se, že je graf v režimu úprav. Jinak nebude objekt připojen ke grafu a nebude možné jej spolu s grafem přesouvat.

1. Vybrat	6. Čáry od ruky	11. Blokové šipky
2. Vložit čáru	7. Vložit textové pole	12. Vývojový diagram
3. Čára končí šipkou	8. Bubliny	13. Bubliny
4. Vložit obdélník	9. Základní tvary	14. Hvězdy a cedule
5. Vložit elipsu	10. Tvary symbolů

Většina z těchto možností je zřejmá nebo je lze snadno prozkoumat, zejména pak v příručce Průvodce programem Draw. Kliknutím na ikonu možnosti se změní vzhled ukazatele v závislosti na dané možnosti. Klepnutím a tažením kurzoru vytvoříme v grafu požadovaný grafický objekt. Následují informace, které mohou být užitečné pro grafy.

Vložit čáru

Nakreslí rovnou čáru ve směru, kterým táhneme.

• Poznámka

Při kreslení čáry v tabulkovém procesoru (mimo jakýkoli graf) omezíme podržením Shift při tažení úhly čáry na násobky 45 stupňů. Tuto vlastnost není možné použít při vkládání čáry do grafu.

Dvojitým klepnutím na čáru napíšeme nebo vložíme text na čáru. Pokud je text příliš nízko, stiskneme klávesu Enter a posuneme jej nad čáru.

Vložit textové pole

Nakreslí textové pole s vodorovným směrem textu. Pokud chceme umístit text pod nějakým úhlem, klepneme na textové pole jednou (tím jej vybereme), klepneme na textové pole pravým tlačítkem myši a z místní nabídky zvolíme Umístění a velikost. Úhel určíme na kartě Otočení.

Bubliny

Nakreslí čáru, která konči obrázkem, ve kterém může být umístěný text. Pomocí bubliny popíšeme nebo upozorníme na konkrétní bod nebo oblast. Dvojitým klepnutím na bublinu přidáme do bubliny text. Na 54 volba 8 Bubliny vytvoří výchozí bublinu, zatímco volba 13 otevře paletu nástrojů stylů bubliny.

Klepnutím na šipku dolů umístěnou vedle ikony 9 (šestá možnost zprava) na 54 otevřeme palety nástrojů zobrazené na 55 60.





Změny velikosti, přesouvání a umístění grafů

Pokud chceme změnit velikost grafu nebo jej přesunout, klepneme na graf jednou a přepneme jej do režimu výběru. Změnit velikost grafu nebo jej přesunout můžeme dvěma způsoby: interaktivním nebo pomocí dialogového okna Umístění a velikost. Užitečná může být kombinace obou metod. Nejprve umístíme graf interaktivně pro rychlé a snadné změny, potom použijeme dialogové okno Umístění a velikost pro přesné stanovení velikosti a umístění.

Interaktivní změny

Změna velikosti

Interaktivní změna velikosti grafu:

1. Klepneme jednou na graf a vybereme jej. Kolem grafu se zobrazí čtvercové úchyty výběru.

2. Klepneme a přetáhneme jeden z úchytů výběru. Kurzor označuje směr pro zvětšení nebo zmenšení velikosti grafu. Klepnutím a tažením rohu se zachová poměr vodorovné a svislé velikosti.

3. Po dokončení klepneme mimo graf a režim výběru opustíme.

Přesouvání

Interaktivně přesuneme graf pomocí jedné ze dvou možností:

Pro malý přesun

1. Klepneme jednou na graf a vybereme jej. Kolem grafu se zobrazí čtvercové úchyty výběru.

2. Stiskneme klávesu se šipkou a přesuneme graf najednou o několik pixelů ve směru šipky nebo stiskneme Alt + klávesu se šipkou a přesuneme graf o jeden pixel ve směru šipky.

3. Po dokončení klepneme mimo graf a režim výběru opustíme.

Pro větší přesun

1. Klepneme jednou na graf a vybereme jej. Kolem grafu se zobrazí čtvercové úchyty výběru.

2. Umístíme kurzor kdekoliv na graf, dokud se nezmění vzhled kurzoru na symbol přesunu (tvar závisí na nastavení počítače).

3. Klepneme a přetáhneme graf na nové místo.

4. Jakmile je graf na požadovaném místě, uvolníme tlačítko myši.

5. Po dokončení klepneme mimo graf a režim výběru opustíme.

Dialogové okno Umístění a velikost

Dialogové okno Umístění a velikost obsahuje možnosti pro určení polohy grafu na stránce, určení velikosti grafu, otočení grafu a naklonění grafu.

• Poznámka

Dialogové okno Umístění a velikost lze kromě grafů použít také k úpravě a umístění dalších grafických prvků, jako jsou například prvky dostupné na nástrojové liště Kresba.

Pro změnu velikosti nebo přesun grafu použijeme dialogové okno Umístění a velikost takto:

1. Klepneme na graf pravým tlačítkem myši a z místní nabídky zvolíme Umístění a velikost. Tím otevřeme dialogové okno Umístění a velikost (61).

2. V tomto dialogovém okně vybereme požadované možnosti na kartách Umístění a velikost, Otočení a Naklonění a poloměr rohu. Další informace o možnostech nastavení nalezneme níže.

3. Klepnutím na tlačítko OK zavřeme dialogové okno a uložíme změny.

4. Po dokončení klepneme mimo graf a režim výběru opustíme.

Při umisťování nebo změně velikosti klikneme na jeden z bodů v grafice Základní bod odpovídající místu, které chceme použít pro ukotvení polohy grafu nebo jeho velikosti.

Upozorňujeme, že umístění nebo velikost lze chránit před nechtěnými změnami klepnutím na příslušnou volbu v části Zamknout. Jedna nebo obě vybrané možnosti zůstanou aktivní i po zavření dialogového okna. Naproti tomu aplikace Calc po uzavření dialogového okna resetuje základní bod na výchozí umístění.

Umístění a velikost

Možnosti dostupné na kartě Umístění a velikost (61) jsou následující:

Umístění

Určuje umístění grafu na stránce. Umístění grafu je určováno relativně vzhledem k fixnímu bodu (základnímu bodu). Ve výchozím nastavení je tento základní bod umístěn v levém horním rohu grafu. Pro zjednodušení umisťování grafu je možné základní bod dočasně změnit.

• Pozice X – určuje vodorovné umístění grafu vzhledem k základnímu bodu.

• Pozice Y – určuje svislé umístění grafu vzhledem k základnímu bodu.

• Základní bod – určuje dočasný základní bod grafu.

Velikost

Určuje hodnotu, o kterou se má velikost vybraného grafu změnit s ohledem na vybraný základní bod.

• Šířka – nastaví šířku vybraného objektu.

• Výška – nastaví výšku vybraného objektu.

• Zachovat poměr – při změně velikosti grafu zachovává poměr mezi šířkou a výškou.

• Základní bod – určuje směry, ve kterých se bude velikost grafu zvětšovat nebo zmenšovat.

Zamknout

Zabraňuje neúmyslným změnám umístění nebo velikosti grafu.

• Umístění – zabraňuje neúmyslnému posunutí grafu.

• Velikost – zabraňuje neúmyslné změně velikosti grafu.

Přizpůsobit

Tyto možnosti nejsou pro grafy vždy k dispozici.

Otočení

Možnosti karty Otočení (62) jsou následující:

Střed otočení

Graf lze otáčet kolem středu otočení. Výchozí otočný bod je v levém horním rohu grafu. Upozorňujeme, že pokud není dostatek místa pro otočení grafu, může být graf otočen mimo stránku.

• Pozice X – určuje vodorovnou vzdálenost od levého okraje stránky ke středu otočení.

• Pozice Y – určuje svislou vzdálenost od horního okraje stránky ke středu otočení.

• Výchozí nastavení – nastavuje umístění středu otočení. Střed otočení je možné dočasně změnit. Po opětovném otevření dialogového okna se otočný bod vrátí do výchozí polohy a polohy X a Y budou odrážet výchozí polohu.

Úhel otočení

Určuje otočení grafu ve stupních.

• Úhel – zobrazuje číslo ve stupních udávající otočení grafu (v rozsahu od 0 do 359 stupňů). Číslo lze zadat přímo nebo jej lze nastavit pomocí ukazatele označeného Výchozí nastavení.

• Výchozí nastavení – graficky ukazuje úhel natočení grafu. Úhel lze nastavit klepnutím a tažením ukazatele. Číslo udávající otočení ve stupních je zobrazeno v poli Úhel.

Naklonění a poloměr rohu

Možnosti karty Naklonění a poloměr rohu (63) jsou následující:

Poloměr rohu

Tato možnost není pro grafy dostupná.

Zkosení

Nakloní graf podle osy. Určíme úhel osy (v rozsahu od -89° do +89°).

Ovládací body

Tyto možnosti nejsou pro grafy dostupné.

Vícenásobný výběr grafů

Více grafů vybereme tak, že nejprve klepneme na první graf, poté stiskneme tlačítko Shift a klepnutím označíme další grafy. Neviditelný obdélník výběru zahrnuje všechny vybrané grafy a táhla výběru se objevují v rozích a uprostřed mezi rohy. S více grafy nyní pracujeme jako s jediným objektem a můžeme provádět následující činnosti.

• Vyjmout a vložit nebo přetáhnout grafy do nových umístění.

• Použijeme dialogové okno Umístění a velikost, které bylo popsáno v předcházející části.

• Pomocí nástrojové lišty Vlastnosti objektu kresby můžeme všechny grafy zarovnat, formátovat ohraničení nebo ukotvit grafy ke stejné buňce nebo stránce.

Změna celkového vzhledu grafů

Pokud je graf vybrán (jedním klepnutím na něj), může být formátován jako objekt. Nástrojová lišta Vlastnosti objektu kresby (64) se obvykle zobrazuje pod Standardní nástrojovou lištou (umístění však závisí na nastavení) a zobrazuje nástroje dostupné pro všechny objekty, včetně grafů.

Většina možností je zřejmá nebo je lze snadno prozkoumat. Viz kapitola 5, Používání grafiky, a Průvodce programem Draw pro další informace. Zde je několik tipů pro použití těchto nástrojů s grafy.

Ukotvení

Připojí graf tak, aby na stránce zůstal na stejné pozici nebo aby se přesunoval spolu s buňkou (když jsou řádky nebo sloupce vkládány nebo odstraňovány). Pokud je vybrána volba K buňce (měnit velikost s buňkou), graf nebo objekt se zvětšuje nebo zmenšuje podle toho, jak je zvětšena nebo zmenšena buňka.

Zarovnání objektů

Klepnutím na ikonu otevřeme možnosti pro zarovnání více grafů vodorovně (vlevo, na střed, vpravo) nebo svisle (nahoru, střed nebo dolů). Tato volba je aktivní pouze tehdy, pokud jsou vybrány dva nebo více grafů (nebo jiných objektů).

1. Ukotvení	7. Na popředí	13. Barva výplně
2. Zarovnání objektů	8. Na pozadí	14. Styl šipky
3. Přenést do popředí	9. Styl čáry	15. Otočit
4. O jednu vpřed	10. Šířka čáry	16. Body
5. O jednu zpět	11. Barva čáry	17. Seskupit
6. Odsunout do pozadí	12. Styl / výplň oblasti

Přenést do popředí / O jednu vpřed / O jednu zpět / Odsunout do pozadí

Přesouvá grafy nebo jiné objekty před nebo za jiné objekty.

Na popředí / Na pozadí

Umístí grafy nebo skupiny grafů do popředí nebo do pozadí. Objekty v pozadí jsou v aplikaci Calc za mřížkou buněk a může být obtížné je vybrat. K jejich výběru použijeme nástroj Vybrat (ikona šipky) na nástrojové liště Kresba (54).

Styl čáry / Šířka čáry / Barva čáry

Formátuje vnější okraje grafů.

Styl oblasti / výplň oblasti a barva výplně

Obarvení objektů jako jsou šipky, tvary a bubliny. U grafů použijeme možnosti výplně dostupné v režimu úprav.

Styl šipky

Určuje vzhled čar šipek a čar. Neplatí pro blokové šipky zobrazené na 54 55.

Otočit

Otočí graf kolem základního bodu. Pokud je možnost vybrána, umístí kolem každého táhla v rohu grafu symbol pro otočení. Přesunem těchto táhel otočíme graf. Přesunem malého kruhu veprostřed grafu změníme základní bod. Přesunem táhel uprostřed mezi rohy grafu nakloníme graf nebo jiný objekt.

Body

Mění tvar zakřivení objektů. Přesuneme body do tvaru křivek vytvořených pomocí nástroje Křivka na nástrojové liště Kresba.

Seskupit

Seskupí nebo zruší skupinu dvou nebo více objektů. Když jsou objekty seskupeny, je možné je přesouvat společně a lze na ně aplikovat globální změny. Zleva doprava jsou tyto čtyři ikony: Seskupit, Upravit skupinu, Opustit skupinu a Zrušit skupinu.

Kopírování, export a mazání grafů

Kopírování grafů do stejného dokumentu tabulky

Když graf kopírujeme, zachovává si propojení se zdrojovými daty, ze kterých vychází. Toto platí pouze ve stejném dokumentu. To tedy znamená, že změny ve zdrojových datech se projeví v grafu.

Kopírování a vkládání grafu je snadné. Stačí na graf klepnout jednou a vybereme jej, pak stiskneme Ctrl + C nebo klepneme pravým tlačítkem na graf a z místní nabídky vybereme možnost Kopírovat nebo klepneme na ikonu Kopírovat na Standardní nástrojové liště nebo vybereme Úpravy > Kopírovat. Pokud chceme vložit graf na požadované místo, stiskneme kombinaci kláves Ctrl + V nebo klepneme pravým tlačítkem myši a z místní nabídky zvolíme Vložit nebo klepneme na ikonu Vložit na Standardní nástrojové liště nebo zvolíme Úpravy > Vložit.

Kopírování do jiného dokumentu LibreOffice

Pokud je graf zkopírován a vložen do jiného dokumentu LibreOffice, dojde ke ztrátě propojení k datům, na nichž je graf založen. Data jsou uchovávána v grafu a nazývají se tabulkou dat spíše než oblastí dat. 65 ukazuje příklad této interní datové tabulky.

• Poznámka

Zkopírovaný graf propojuje nebo uchovává svá data, pouze pokud je vložen do dokumentu LibreOffice. Pokud chceme zachovat data nebo odkazy mimo LibreOffice, použijeme vkládání nebo propojení, jak je vysvětleno v kapitole 12, Propojení dat.

Zachování původních dat

Pokud je cílem použít původní data pro graf, zkopírujeme a vložíme graf do jiného dokumentu podle stejného postupu uvedeného výše. Není potřeba nic dalšího.

Úprava původních dat

Pokud je třeba upravit původní data pro graf, postupujeme následovně:

1. Dvojitým klepnutím vybereme graf a vstoupíme do režimu úprav. Kolem grafu by se nyní měl objevit šedý rámeček.

2. Klepneme pravým tlačítkem myši na graf a vybereme Tabulka dat. Tím otevřeme tabulku dat zobrazenou na 65.

3. Upravíme data dle potřeby. Kromě změny čísla v datech můžeme pomocí voleb vkládat, přesouvat nebo mazat sloupce nebo řádky.

4. Klepnutím na Zavřít dialogové okno zavřeme.

5. Pokud chceme režim úprav opustit, klepneme mimo graf.

Přetažení náhradních dat

Pokud je graf stále v aplikaci Calc a nahrazená data jsou ve stejné tabulce, vybereme a přetáhneme nová data do grafu. Tento postup je popsán v části „Nahrazení dat přetažením“ na straně 1.

• Poznámka

Aplikace Calc neposkytuje přímý způsob, jak uložit nastavení grafu pro vytvoření dalšího grafu v LibreOffice. Zde jsou tři možnosti použití stejného nastavení grafu: 1) zkopírujeme a vložíme graf do jiného souboru; 2) uložíme soubor obsahující graf jako nový soubor; a 3) uložíme graf do šablony. V závislosti na použité metodě vytvoříme nový graf úpravou rozsahu dat nebo tabulky údajů.

Export obrázků grafu

Grafy je možné, pro použití v jiných dokumentech, exportovat v různých obrazových formátech. Typy souborů zahrnují BMP, EMF, EPS, GIF, JPEG, PDF, PNG, SVG, SVM, TIFF a WMF.

Při exportu grafu do formátu obrázku postupujeme následovně:

1. Klepneme pravým tlačítkem myši na vybraný graf a z místní nabídky zvolíme Exportovat jako obrázek. Tímto otevřeme dialogové okno Uložit jako obrázek.

2. V dialogovém okně zadáme název grafického souboru, vybereme umístění pro uložení souboru a vybereme požadovaný grafický formát.

3. Klepneme na tlačítko Uložit a obrázek grafu bude exportován do zadaného umístění.

Mazání grafů

Pokud chceme graf odstranit, klepneme na něj jednou a vybereme jej. Čtvercová táhla výběru se zobrazí na hranicích grafu. Potom stiskneme klávesu Delete.

Contents

• Autorská práva

• Přispěvatelé

• Zpětná vazba

• Datum vydání a verze programu

• Používání LibreOffice na systému macOS

• Úvod

• Průvodce grafy

• Výběr typu grafu

• Výběr oblasti dat

• Výběr nesouvislé oblasti dat

• Propojení s externími daty

• Výběr datových řad

• Uspořádání datových řad

• Nastavení rozsahů datových řad

• Výběr prvků grafu

• Nastavení grafu pomocí Postranní lišty

• Úprava grafů

• Přehled použití režimu úprav

• Přepnutí do režimu úprav

• Nabídka Vložit

• Nabídka Formát

• Nástrojová lišta Formátování

• Výběr a přesun prvků grafu

• Výběr prvků grafu

• Přesun prvků grafu

• Změna typu grafu

• Nadpisy, podnadpisy a název os

• Tvorba nebo změna textu

• Formátování textu

• Legenda

• Umístění, vkládání nebo mazání legendy

• Pouze vkládání nebo mazání

• Umístění, vkládání a mazání

• Formátování legendy

• Formátování pozadí grafu

• Oblast dat a datové řady

• Změna oblastí dat

• Nahrazení dat přetažením

• Úprava oblasti dat a datových řad

• Otevření dialogového okna Datové řady

• Možnosti zarovnání, rozestupy a vykreslování

• Zarovnání dat na sekundární osu Y

• Možnosti rozestupů a vykreslování

• Oblast, průhlednost a ohraničení

• Čáry, oblasti a ikony datových bodů

• Přiřazení barev

• Změna výchozího barevného schématu

• Použití dialogového okna Datové řady

• Použití oblasti dat k přiřazení barev

• Formátování datových bodů

• Osy

• Přidání nebo odebrání popisů os

• Úprava a formátování os

• Definování měřítka

• Umístění os, popisků a značek intervalu

• Karta Čára

• Karta Popisek

• Čísla

• Písmo a efekty písma

• Asijská typografie

• Hierarchické popisy os

• Popisky dat

• Přidávání a formátování popisků dat pro datové řady

• Popisky dat pro jednotlivé datové body

• Přidání jednoho datového popisku

• Formátování popisku pro jeden datový bod

• Odstranění popisků dat

• Odebrání všech popisků dat z jedné datové řady

• Odebrání popisku dat z jednoho datového bodu

• Odebrání všech popisků dat

• Grafy s tabulkami dat

• Vložení tabulky s daty pro graf

• Odstranění tabulky s daty pro graf

• Úprava vlastností tabulky s daty pro graf

• Mřížky

• Přidání/odebrání čar mřížky

• Formátování mřížky

• 3D grafy

• Nastavení 3D vzhledu

• Nastavení 3D zobrazení

• Rotace a perspektiva

• Interaktivní rotace 3D grafů

• Vzhled

• Osvětlení

• Spojnice trendu a přímky střední hodnoty

• Přidávání a úprava spojnic trendu

• Regresní typy

• Možnosti spojnic trendu

• Formátování spojnic trendu

• Formátování rovnice spojnice trendu

• Mazání spojnic trendu

• Přímky střední hodnoty

• Vložení přímek střední hodnoty

• Úprava přímky střední hodnoty

• Mazání přímky střední hodnoty

• Chybové úsečky

• Vkládání chybových úseček

• Dialogové okno Chybové úsečky

• Úprava chybových úseček

• Odstranění chybových úseček

• Přidání objektů kresby do grafů

• Změny velikosti, přesouvání a umístění grafů

• Interaktivní změny

• Změna velikosti

• Přesouvání

• Dialogové okno Umístění a velikost

• Umístění a velikost

• Otočení

• Naklonění a poloměr rohu

• Vícenásobný výběr grafů

• Změna celkového vzhledu grafů

• Kopírování, export a mazání grafů

• Kopírování grafů do stejného dokumentu tabulky

• Kopírování do jiného dokumentu LibreOffice

• Zachování původních dat

• Úprava původních dat

• Přetažení náhradních dat

• Export obrázků grafu

• Mazání grafů
