Aplikace Draw nabízí několik nástrojových lišt pro vytváření kreseb. Každá nástrojová lišta má po instalaci LibreOffice v počítači výchozí sadu nástrojů. Pro zlepšení použitelnosti nástrojových lišt lze přidat další nástroje, více informací nalezneme v části „Úprava nástrojových lišt“ na stránce 1.
Poznámka
Ikony na nástrojové liště zobrazené v této uživatelské příručce se mohou lišit od ikon zobrazených na obrazovce počítače. Ikony na nástrojové liště závisí na operačním systému počítače a na nastavení LibreOffice. Další informace o přizpůsobení LibreOffice a nástrojových lišt najdeme v příručce Začínáme s LibreOffice.
V aplikaci Draw se používají dva způsoby otevírání nástrojových lišt, a to následující:
Přejdeme na Zobrazit > Nástrojové lišty v hlavní nabídce. Otevře se podnabídka s abecedním seznamem nástrojových lišt, které jsou k dispozici pro vytváření kreseb v aplikaci Draw.
Klepnutím na název nástrojové lišty ji zobrazíme a aktivujeme. Aktivní nástrojové lišty jsou v závislosti na nastavení počítače označeny zvýrazněním nebo zaškrtnutím vedle názvu nástrojové lišty.
Pokud chceme zavřít nástrojovou lištu, použijeme jednu z následujících metod:
Přejdeme do Zobrazit > Nástrojové lišty v hlavní nabídce a nástrojovou lištu odznačíme.
Klepneme pravým tlačítkem myši do prázdné oblasti na nástrojové liště a z místní nabídky vybereme možnost Zavřít lištu.
Klepneme na X v pravém rohu záhlaví plovoucí nástrojové lišty.
Ve výchozím nastavení jsou některé nástrojové lišty v hlavním okně aplikace Draw ukotveny. Nástrojová lišta Standardní je ukotvena vodorovně nahoře a nástrojová lišta Kresba je ukotvena svisle na levé straně. Ukotvené nástrojové lišty lze odpojit a přesunout do nové ukotvené pozice v hlavním okně nebo je ponechat jako plovoucí nástrojové lišty.
Přesuneme kurzor na malý svislý úchyt na levém konci nástrojové lišty nebo na vodorovný úchyt v horní části nástrojové lišty (zvýrazněno na 1 below). Kurzor změní tvar na pohyblivý kurzor používaný pro systém počítače a nastavení.
Případně klepneme pravým tlačítkem myši na ukotvenou nástrojovou lištu a z místní nabídky vybereme Uvolnit nástrojovou lištu.
Klepneme na nástrojovou lištu a přetáhneme ji do nové pozice ukotvení nebo ji ponecháme jako plovoucí nástrojovou lištu. Kolem nástrojové lišty se při přetahování zobrazí šrafovaný rámeček označující umístění nástrojové lišty.
Jakmile je nástrojová lišta na požadovaném místě, uvolníme ji.
Obrázek 1: Příklad úchytů pro přesunutí nástrojové lišty
Obrázek 2: Příklad vytvoření plovoucích dílčích nástrojových lišt
Poznámka
Pokud nejsou na ukotvené nástrojové liště viditelné úchyty pro přesun nástrojové lišty, je nástrojová lišta uzamčená. Před přesunutím do nového umístění v hlavním okně je nutné odemknout ukotvenou nástrojovou lištu. Další informace nalezneme v části „Uzamčení nástrojových lišt“ na stránce 1.
Pokud chceme přesunout plovoucí nástrojovou lištu, klepneme na její záhlaví a přetáhneme ji na nové místo. Jakmile je nástrojová lišta na požadovaném místě, uvolníme ji. Plovoucí nástrojová lišta nemusí být umístěna v hlavním okně aplikace Draw, aby byla funkční.
Některé nástroje na nástrojové liště mají vpravo od nástroje trojúhelník ▼, který označuje, že další nástroje jsou k dispozici na dílčí nástrojové liště, například Tvary symbolů na nástrojové liště Kresba. Dílčí nástrojové lišty lze změnit na plovoucí nástrojové lišty a přesunout je na nové místo následujícím způsobem:
Přesuneme kurzor na vodorovný úchyt v horní části dílčí nástrojové lišty (zvýrazněný na 2 above). Kurzor se změní na pohyblivý kurzor používaný systémem počítače a nastavením.
Klepneme na dílčí nástrojovou lištu a přetáhneme ji na nové místo, čímž vytvoříme plovoucí dílčí nástrojovou lištu.
Po dosažení požadovaného umístění uvolníme dílčí nástrojovou lištu.
Chceme-li zavřít plovoucí dílčí nástrojovou lištu, klepneme pravým tlačítkem myši na trojúhelník ▼ v záhlaví dílčí nástrojové lišty a z místní nabídky vybereme Zavřít lištu.
Případně klepneme na X v pravém rohu záhlaví plovoucí dílčí nástrojové lišty.
Pokud chceme ukotvit plovoucí nástrojovou lištu, použijeme jednu z následujících možností:
Klepneme na záhlaví a přetáhneme jej do pozice ukotvení v horní, dolní, levé nebo pravé části hlavního okna. Jakmile nástrojová lišta dosáhne své pozice ukotvení, objeví se na pozici ukotvení šrafovaný rámeček. Uvolněním nástrojové lišty ji ukotvíme na požadovaném místě.
Klepneme pravým tlačítkem myši na nástrojovou lištu a z místní nabídky zvolíme Ukotvit lištu. Nástrojová lišta se přesune na pozici ukotvení. Pokud nám pozice nevyhovuje, přesuneme nástrojovou lištu do nové pozice ukotvení.
Pokud chceme dokovat všechny aktivní plovoucí nástrojové lišty, klepneme na nástrojovou lištu pravým tlačítkem myši a z místní nabídky vybereme možnost Ukotvit všechny lišty.
Pokud byla nástrojová lišta ukotvena na místo, lze ji také uzamknout, čímž se zabrání tomu, aby se z nástrojové lišty stala plovoucí nástrojová lišta.
Chceme-li nástrojovou lištu uzamknout na ukotvené pozici, klepneme pravým tlačítkem myši do prázdné oblasti na nástrojové liště a v místní nabídce vybereme možnost Zamknout umístění lišty. Malý svislý nebo vodorovný pruh na levém konci nebo v horní části nástrojové lišty zmizí, což znamená, že je nástrojová lišta uzamčena.
Pokud chceme nástrojovou lištu odemknout, klepneme pravým tlačítkem myši do prázdné oblasti na nástrojové liště a v místní nabídce klepneme na Zamknout umístění lišty. Na levém konci nebo v horní části nástrojové lišty se zobrazí malý svislý nebo vodorovný pruh, který označuje, že je nástrojová lišta odemčená. Tento panel slouží také k přesouvání nástrojové lišty.
Poznámky
Zamknout umístění lišty slouží k uzamykání a odemykání nástrojové lišty; jedná se o přepínač zapnuto/vypnuto.
Některé nástrojové lišty nelze v jejich umístění ukotvit ani uzamknout. To je indikováno tím, že možnosti Ukotvit lištu a/nebo Zamknout umístění lišty jsou šedé a obě možnosti nejsou k dispozici.
Použití volby Zamknout lišty ovlivňuje všechny nástrojové lišty a dílčí nástrojové lišty dostupné ve všech modulech LibreOffice.
Pokud chceme zabránit tomu, aby se všechny nástrojové lišty a dílčí nástrojové lišty staly plovoucími nástrojovými lištami nebo dílčími nástrojovými lištami, můžeme je uzamknout. Uzamčené nástrojové lišty a dílčí nástrojové lišty lze odemknout stejným způsobem, který je uveden níže. Volba Zamknout lišty se používá jako přepínač uzamčení/odemčení.
Uložíme kresbu otevřenou v aplikaci Draw.
Přejdeme na Zobrazení > Nástrojové lišty v hlavní nabídce a z místní nabídky vybereme Zamknout lišty.
V otevřeném dialogovém okně Restartovat LibreOffice vybereme možnost Restartovat nyní a aktivujeme možnost Zamknout lišty.
Pokud chceme odemknout všechny nástrojové lišty a dílčí nástrojové lišty, abychom je mohli přemístit, opakujeme kroky 1 až 3. Volba Zamknout lišty je přepínač zapnuto/vypnuto.
Když je LibreOffice nainstalován do počítače, obsahuje sadu nástrojových lišt vhodných pro jednotlivé moduly LibreOffice. Každá nástrojová lišta má výchozí sadu viditelných nástrojů. Nástroje lze přidávat nebo odstraňovat a nástrojové lišty lze přizpůsobovat.
Klepneme pravým tlačítkem myši do prázdné oblasti na nástrojové liště nebo klepneme na trojúhelník ▼ vpravo vedle titulku nástrojové lišty.
Pokud chceme zobrazit seznam dostupných nástrojů, vybereme v místní nabídce možnost Viditelná tlačítka.
Klepneme na požadovaný nástroj a nástroj se zobrazí na nástrojové liště. Seznam dostupných nástrojů se automaticky zavře. Zaškrtnutí vedle nástroje nebo zvýraznění kolem nástroje znamená, že nástroj uvedený v části Viditelná tlačítka je již na nástrojové liště nainstalován.
Poznámka
Při přidávání nástrojů pomocí volby Viditelná tlačítka je nástroj přidán na nástrojovou lištu na stejnou pozici, v jaké se objeví v seznamu Viditelná tlačítka. To znamená, že první nástroj v seznamu se zobrazí na levém konci nástrojové lišty a poslední nástroj v seznamu se zobrazí na pravém konci nástrojové lišty.
Klepneme pravým tlačítkem myši do prázdné oblasti na nástrojové liště nebo klepneme na trojúhelník ▼ vpravo vedle titulku nástrojové lišty.
Pokud chceme zobrazit seznam dostupných nástrojů, vybereme v místní nabídce možnost Viditelná tlačítka.
Klepnutím na nástroj, který již není potřeba, se tento nástroj odstraní z nástrojové lišty. Zvýraznění nebo zaškrtnutí se rovněž odstraní. Seznam dostupných nástrojů se automaticky zavře.
Další nástroje a příkazy, které nejsou k dispozici v části Viditelná tlačítka, lze přidat na nástrojové lišty pomocí přizpůsobení (Zobrazení > Nástrojové lišty > Přizpůsobit v hlavní nabídce). Přizpůsobení také umožňuje vytvářet nové nástrojové lišty, pokud je pro určitý úkol vyžadována specifická sada nástrojů. Informace o přizpůsobení nástrojové lišty nalezneme v příručceZačínáme s LibreOffice.
Pokud chceme otevřít výchozí seznam nástrojových lišt již nainstalovaných v programu Draw, přejdeme na zvolíme v hlavní nabídce možnost Zobrazit > Nástrojové lišty. Příklad výchozího seznamu nástrojových lišt v aplikaci Draw je uveden na 3 below.
Počet nástrojů viditelných na nástrojové liště závisí na nastavení počítače a operačním systému, který se používá k vytvoření kresby.
Nástroje zobrazené na nástrojových lištách v této příloze jsou pouze příklady. Skutečné nástroje zobrazené na nástrojové liště závisí na nastavení počítače, operačním systému a preferencích uživatele.
Nástroje již nainstalované na nástrojové liště jsou v části Viditelná tlačítka označeny buď zvýrazněním ikony nástroje nebo zaškrtnutím. Tento údaj závisí na nastavení počítače a použitém operačním systému.
Na některých nástrojových lištách mohou být ikony nástrojů označeny trojúhelníkem napravo od ikony. Klepnutím na tento trojúhelník ▼ otevřeme seznam možností, další nástrojovou lištu nebo dílčí nástrojovou lištu.
Některé nástroje mají také klávesovou zkratku pro výběr nástroje. Úplný seznam klávesových zkratek dostupných v aplikaci Draw najdeme v dodatku A, Klávesové zkratky.
Každá nástrojová lišta a dílčí nástrojová lišta zobrazená v této příloze zobrazuje úplný seznam dostupných nástrojů pro danou nástrojovou lištu nebo dílčí nástrojovou lištu.

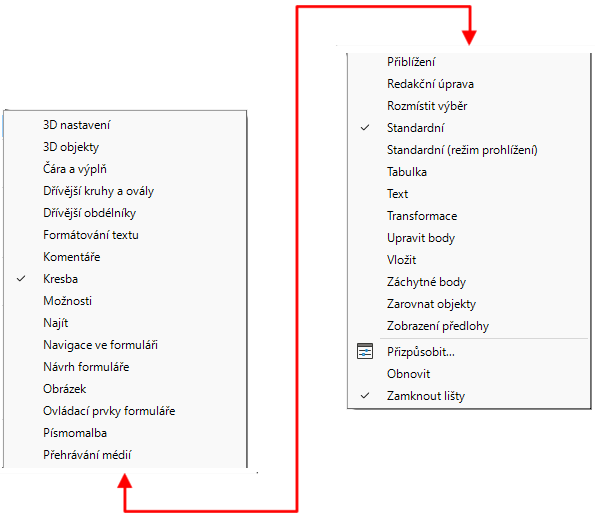

Obrázek 3: Příklad výchozího seznamu nástrojových lišt v aplikaci Draw
Obrázek 4: Nástrojová lišta 3D objekty
Nástrojová lišta 3D objekty (4) poskytuje nástroje pro vytváření 3D objektů v kresbě. V hlavní nabídce zvolíme Zobrazit > Nástrojové lišty > 3D objekty. Klepnutím na trojúhelník ▼ vedle ikony 3D Objekty na nástrojové liště Kresba se otevře dílčí nástrojová lišta, která umožňuje přístup ke stejným 3D nástrojům.
Krychle
Koule
Válec
Kužel
Jehlan
Torus
Plášť
Polokoule
Obrázek 5: Nástrojová lišta 3D nastavení
Nástroje na nástrojové liště 3D nastavení (5) jsou aktivní, pokud byl objekt převeden do 3D pomocí funkce Přepnout plastičnost a převedený objekt je vybraný. U následujících nástrojů na nástrojové liště 3D nastavení klepneme na trojúhelník ▼ vpravo od ikony pro přístup k dalším možnostem.
Přepnout plastičnost
Naklonit dolů
Naklonit nahoru
Naklonit doleva
Naklonit doprava
Hloubka
Směr
Osvětlení
Povrch
Barva 3D
Obrázek 6: Nástrojová lišta Zarovnat objekty
Nástrojová lišta Zarovnat objekty (6) poskytuje nástroje pro vzájemné zarovnání několika objektů v kresbě.
Přepnout plastičnost
Naklonit dolů
Naklonit nahoru
Naklonit doleva
Naklonit doprava
Hloubka
Směr
Osvětlení
Povrch
Barva 3D
Obrázek 7: Nástrojová lišta Komentáře
Nástrojová lišta Komentáře (7) poskytuje nástroje pro přidávání, mazání, úpravy a navigaci po komentářích v kresbě. Pokud chceme používat komentáře, doporučujeme přidat jména a iniciály všech uživatelů v části Nástroje > Možnosti > LibreOffice > Uživatelské údaje (macOS LibreOffice > Předvolby > LibreOffice > Uživatelské údaje). Přidání uživatelských jmen identifikuje vložené komentáře.
Komentář
Předchozí komentář
Další komentář
Smazat komentář
Smazat všechny komentáře
Obrázek 8: Nástrojová lišta Rozmístit výběr
Nástrojová lišta Rozmístit výběr (8) poskytuje nástroje pro rozdělení tří nebo více vybraných objektů podél vodorovné nebo svislé osy. Rovněž rozestupy mezi objekty mohou být rovnoměrně rozloženy vodorovně i svisle.
Rozmístit vodorovně vlevo
Rozmístit vodorovně na střed
Rozmístit vodorovně mezery
Rozmístit vodorovně vpravo
Rozmístit svisle nahoru
Rozmístit svisle na střed
Rozmístit svisle mezery
Rozmístit svisle dolů
Obrázek 9: Nástrojová lišta Kresba
Nástrojová lišta Kresba (9) obsahuje nástroje používané k vytváření grafických objektů v kresbách. Ve výchozím nastavení je tato nástrojová lišta ukotvena na levé straně pracovní plochy. Některé tvary nástrojů na nástrojové liště Kresba se mění v závislosti na posledním vybraném a použitém nástroji. V případě potřeby klepneme na trojúhelník ▼ vpravo od ikony nástroje a tím otevřeme vyskakovací panel s možnostmi.
Vybrat
Přiblížení a posun
Přiblížení
Textové pole
Svislý text
Vložit text písmomalby
Barva čáry
Barva výplně
Čárový
Obdélník
Elipsa
Čára končí šipkou
Čáry a šipky
Křivky a mnohoúhelníky
Spojnice
Základní tvary
Tvary symbolů
Blokové šipky
Vývojový diagram
Bubliny
Hvězdy a cedule
3D objekty
Umístění a velikost
Otočit
Překlopit
Zarovnat objekty
Uspořádat
Vybereme alespoň tři předměty, které chceme rozmístit
Stín
Oříznout obrázek
Filtr
Body F8
Zobrazit Záchytné body
Na křivku
Na mnohoúhelník
Na 3D objekt
Na 3D rotační objekt
Přepnout plastičnost
Vložit
Ovládací prvky
Obrázek 10: Nástrojová lišta Upravit body
Nástrojová lišta Upravit body (10) poskytuje nástroje pro úpravu bodů křivky nebo mnohoúhelníku nebo objektu, který byl převeden na křivku nebo mnohoúhelník. Nástrojová lišta je aktivní pouze tehdy, když je vybrán objekt. Klepneme na ikonu Upravit body na nástrojové liště Kresba nebo Standardní nebo použijeme klávesovou zkratku F8 pro otevření nástrojové lišty.
Upravit body
Přesunout body
Vložit body
Smazat body
Převést na křivku
Uzavřít Beziérovu křivku
Rozdělit křivku
Úhlový roh
Plynulý přechod
Souměrný přechod
Ubrat body
Obrázek 11: Nástrojová lišta Najít
Ve výchozím nastavení se otevře nástrojová lišta Najít (11), který je umístěn v levém dolním rohu hlavního okna LibreOffice Draw nad stavovým řádkem. Tuto nástrojovou lištu lze z výchozí pozice odpojit a vytvořit z ní plovoucí nástrojovou lištu.
Zavřít vyhledávací lištu
Najít text
Najít předchozí
Najít další
Najít vše
Rozlišovat velikost
Najít a nahradit
Obrázek 12: Nástrojová lišta Písmomalba
Nástrojová lišta Písmomalba (12) slouží k vytváření grafických textových objektů na snímku a poskytuje nástroje pro úpravu grafického textového objektu. Tato nástrojová lišta je aktivní pouze tehdy, když je v kresbě vybrán grafický textový objekt Písmomalby.
Vložení textu Písmomalby
Tvar písmomalby
Stejná výška písmen písmomalby
Zarovnání písmomalby
Rozestup znaků písmomalby
Přepnout plastičnost
Obrázek 13: Nástrojová lišta Ovládací prvky formuláře
Nástrojová lišta Ovládací prvky formuláře (13) poskytuje nástroje potřebné k vytvoření interaktivního formuláře. To umožňuje přidávat ovládací prvky do formuláře v kresbě. Například tlačítko, které otevře dokument, kresbu, tabulku nebo prezentaci.
Vybrat
Režim návrhu
Přepnout průvodce ovládacími prvky
Návrh formuláře
Vlastnosti ovládacího prvku
Vlastnosti formuláře
Popisek
Textové pole
Zaškrtávací pole
Tlačítko volby
Seznam
Pole se seznamem
Tlačítko
Obrázkové tlačítko
Formátované pole
Pole pro datum
Číselné pole
Seskupení
Pole pro čas
Měnové pole
Pole vzorku
Ovládací prvek tabulky
Lišta navigace
Ovládací pole obrázku
Výběr souboru
Rolovací tlačítko
Posuvník
Obrázek 14: Nástrojová lišta Návrh formuláře
Nástrojová lišta Návrh formuláře (14) otevře formulář v Režimu návrhu, aby jej bylo možné upravovat. Ovládací prvky formuláře nelze aktivovat ani upravovat jeho obsah, pokud je ve stavu Režim návrhu. Ve stavu Režim návrhu však lze měnit polohu a velikost ovládacích prvků, upravovat jejich vlastnosti a přidávat nebo odstraňovat ovládací prvky.
Vybrat
Vlastnosti ovládacího prvku
Vlastnosti formuláře
Umístění a velikost
Navigátor formulářem
Pořadí aktivace
Přidat pole
Automaticky zaměřit ovládací prvek
Přenést do popředí
Odsunout do pozadí
Seskupit
Zrušit skupinu
Upravit skupinu
Zrušit skupinu
Zarovnat objekty
Otevřít v režimu návrhu
Zobrazovat mřížku
Přichytit k mřížce
Vodítka při přesouvání
Obrázek 15: Nástrojová lišta Navigace ve formuláři
Nástrojová lišta Navigace na formuláři (15) poskytuje nástroje pro úpravu tabulky databáze nebo ovládání zobrazení dat. Nástrojová lišta se obvykle zobrazuje v dolní části dokumentu, který obsahuje pole spojená s databází. Tato nástrojová lišta je aktivní pouze tehdy, když jsou formuláře připojeny k databázi, proto je na 15 zobrazena nástrojová lišta pro deaktivaci.
Nástrojová lišta Navigace ve formuláři umožňuje pohyb v rámci záznamů a také vkládání a mazání záznamů. Pokud jsou data ve formuláři uložena, přenesou se změny do databáze. Tato nástrojová lišta také poskytuje pro záznamy dat nástroje zajišťující funkce řazení, filtrování a vyhledávání.
Najít záznam
Záznam
Absolutní záznam
Text -> Záznam
Celkový počet záznamů
První záznam
Předchozí záznam
Další záznam
Poslední záznam
Nový záznam
Uložit záznam
Zpět: položka
Smazat záznam
Obnovit
Obnovit ovládací prvky
Řazení
Řadit vzestupně
Řadit sestupně
Automatický filtr
Použít filtr
Formulářové filtry
Odstranit filtr/řazení
Zdroj dat jako tabulka
Obrázek 16: Nástrojová lišta Záchytné body
Nástrojová lišta Záchytné body (16) poskytuje nástroje pro vložení záchytného bodu nebo úpravu jeho vlastností. Při připojování spojnice se používá záchytný bod. Ve výchozím nastavení LibreOffice automaticky umístí bod lepení do středu každé strany ohraničujícího obdélníku každého vytvořeného objektu.
Vložit záchytný bod
Výstup doleva
Výstup nahoru
Výstup doprava
Výstup dolů
Relativní záchytný bod
Záchytný bod horizontálně vlevo
Záchytný bod horizontálně uprostřed
Záchytný bod horizontálně vpravo
Záchytný bod vertikálně nahoře
Záchytný bod vertikálně uprostřed
Záchytný bod vertikálně dole
Obrázek 17: Nástrojová lišta Obrázek
Nástrojová lišta Obrázek (17) poskytuje nástroje pro úpravu, úpravu, zarovnání, změnu polohy a velikosti obrázků. Nástrojová lišta je aktivní a dostupná pouze tehdy, když je v kresbě vybrán obrázek. Nástrojová lišta Obrázek automaticky nahradí nástrojovou lištu Čára a výplň.
Umístění a velikost
Zarovnat objekty
Vlevo
Na střed
Vpravo
Nahoru
Na střed
Dolů
Uspořádat
Přenést do popředí
Přenést blíž
Odsunout dál
Odsunout do pozadí
Před objekt
Za objekt
Prohodit
Styl čáry
Šířka čáry
Barva čáry
Styl / výplň oblasti
Barva výplně
Stín
Filtr
Režim obrázku
Oříznout
Svisle
Vodorovně
Transformace
Průhlednost
Barva
Čárový
Oblast
Animace
Interakce
Obrázek 18: Nástrojová lišta Vložit
Nástrojová lišta Vložit (18) poskytuje nástroje pro vkládání objektů (tabulky, obrázky, média, vzorce, grafy a objekty OLE) do kresby.
Nová stránka
Plovoucí rámec
Vložit stránku ze souboru
Tabulka
Obrázek
Vložit zvuk nebo video
Objekt vzorce
Graf
Objekt OLE
Obrázek 19: Nástrojová lišta Dřívější kruhy a ovály
Nástrojová lišta Dřívější kruhy a ovály (19) obsahuje nástroje pro vkládání různých typů kružnic a oválů do kresby.
Vložit elipsu
Kruh
Eliptická výseč
Kruhová výseč
Eliptická úseč
Kruhová úseč
Elipsa, nevyplněná
Kruh, nevyplněný
Eliptický koláč, nevyplněný
Kruhový koláč, nevyplněný
Eliptická úseč, nevyplněná
Kruhová úseč, nevyplněná
Oblouk
Kruhový oblouk
Obrázek 20: Nástrojová lišta Dřívější obdélníky
Nástrojová lišta: Dřívější obdélníky (20) poskytuje nástroje pro vkládání různých typů obdélníků a čtverců do snímku.
Vložit obdélník
Čtverec
Zakulacený obdélník
Zaoblený čtverec
Obdélník, nevyplněný
Čtverec, nevyplněný
Zakulacený obdélník, nevyplněný
Zakulacený čtverec, nevyplněný
Obrázek 21: Nástrojová lišta Čára a výplň
Nástrojová lišta Čára a výplň (21) obsahuje nástroje a rozevírací seznamy pro úpravu čar, šipek a okrajů objektů. Dostupné nástroje závisí na typu objektu vybraného k úpravám.
Umístění a velikost
Zarovnat objekty
Vlevo
Na střed
Vpravo
Nahoru
Na střed
Dolů
Uspořádat
Přenést do popředí
Přenést blíž
Odsunout dál
Odsunout do pozadí
Před objekt
Za objekt
Prohodit
Styl čáry
Šířka čáry
Barva čáry
Styl / výplň oblasti
Barva výplně
Stín
Styl šipky
Svisle
Vodorovně
Transformace
Čárový
Oblast
3D efekty
Obrázková mapa
Animace
Interakce
Zobrazit postranní lištu Styly
Zobrazovat mřížku
Vodítka při přesouvání
Obrázek 22: Nástrojová lišta Zobrazení předlohy
Nástrojová lišta Zobrazení předlohy (22) obsahuje nástroje pro vytváření, přejmenování, odstraňování a zavírání zobrazení předlohy. Tato nástrojová lišta je aktivní pouze v režimu zobrazení předlohy.
Nová předloha
Přejmenovat předlohu
Smazat předlohu
Zavřít předlohu
Obrázek 23: Nástrojová lišta Přehrávání médií
Nástrojová lišta Přehrávání médií (23) poskytuje nástroje potřebné pro vkládání, prohlížení, přehrávání a poslech zvukových a video souborů. Nástrojová lišta je aktivní pouze tehdy, když je vybrán zvukový nebo video soubor. LibreOffice Draw podporuje mnoho různých formátů médií v závislosti na použitém operačním systému počítače.
Vložit zvuk nebo video
Přehrát
Pozastavit
Zastavit
Opakovat
Umístění
Ztlumit
Hlasitost
Zobrazení
Obrázek 24: Nástrojová lišta Možnosti
Nástrojová lišta Možnosti (24) poskytuje nástroje pro úpravu různých nastavení nově vytvořených prezentací, například způsobu přichycení objektů k mřížce při přesunu nebo změně velikosti.
Kliknutím vstoupíte do režimu otáčení
Zobrazovat mřížku
Zobrazit vodítka
Vodítka při přesouvání
Přichytit k mřížce
Přichytit k vodítkům
Přichytit k okrajům stránky
Přichytit k ohraničení objektu
Přichytit k bodům objektu
Povolit rychlou editaci
Vybrat pouze textovou oblast
Dvojitým kliknutím upravíte text
Upravit objekt s atributy
Opustit všechny skupiny
Obrázek 25: Nástrojová lišta Redakční úprava
Nástrojová lišta Redakční úprava (25) slouží k blokování částí kresby při ochraně citlivých informací. Redakční úprava pomáhá podnikům a organizacím dodržovat předpisy týkající se důvěrnosti nebo ochrany osobních údajů.
Při exportu redigované kresby se z kresby odstraní všechny redigované části a nahradí se redigovanými bloky pixelů. Tím se zabrání jakémukoli pokusu o obnovení nebo kopírování původního obsahu. Upravený výkres se často exportuje do formátu PDF pro zveřejnění nebo sdílení.
Obdélník
Od ruky
Exportovat redakčně upravené PDF (bílá)
Exportovat redakčně upravené PDF (černá)
Obrázek 26: Standardní nástrojová lišta
Standardní nástrojová lišta (26) je společná pro všechny součásti LibreOffice a poskytuje nejběžnější nástroje používané při vytváření a úpravách dokumentů v LibreOffice. Standardní nástrojová lišta se v jednotlivých součástech LibreOffice liší tak, aby umožňovala použití sad nástrojů potřebných při vytváření různých typů dokumentů.
Načíst URL
Nový
Šablony
Otevřít
Otevřít vzdálený
Uložit
Uložit jako
Režim úprav
Přímý export do PDF
Vytisknout přímo
Tisk
Vyjmout
Kopírovat
Vložit
Štěteček formátu
Vymazat
Zpět
Znovu
Najít a nahradit
Kontrola pravopisu
Automatická kontrola pravopisu
Přiblížení a posun
Přiblížení
Zobrazovat mřížku
Vodítka při přesouvání
Zobrazit pohledy
Lišta karet se zobrazeními
Formát snímku
Předloha snímku
Začít od prvního snímku
Začít od aktuálního snímku
Tabulka
Vložit obrázek
Vložit zvuk nebo video
Vložit graf
Textové pole
Vložit speciální znaky
Svislý text
Vložení textu Písmomalby
Vložit hypertextový odkaz
Zobrazit kreslicí funkce
Interakce
Nápověda LibreOffice
Co je to?
Obrázek 27: Nástrojová lišta Standardní (režim prohlížení)
Nástrojová lišta Standardní (režim prohlížení) (27) obsahuje nástroje pro ukládání, úpravy a distribuci kresby.
Uložit jako
Režim úprav
Režim pouze pro čtení
Přímý export do PDF
EPUB
Vytisknout přímo
Tisk
Kopírovat
Najít a nahradit
Přiblížení
Obrázek 28: Nástrojová lišta Tabulka
Nástrojová lišta Tabulka (28) poskytuje nástroje a možnosti pro úpravu a formátování tabulky vložené do kresby. Tato nástrojová lišta je aktivní pouze v případě, že je vybrána tabulka.
Tabulka
Styl ohraničení
Barva ohraničení
Ohraničení (Shift pro přepsání)
Styl / výplň oblasti
Barva výplně
Sloučit buňky
Rozdělit buňky
Optimalizovat
Zarovnání nahoru
Svisle na střed
Zarovnat spodní část
Vložit řádek nad
Vložit řádek pod
Vložit sloupec před
Vložit sloupec za
Smazat řádek
Smazat sloupec
Smazat tabulku
Vybrat tabulku
Vybrat sloupec
Vybrat řádek
Návrh tabulky
Vlastnosti tabulky

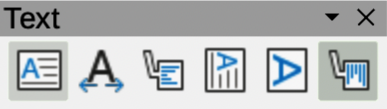

Obrázek 29: Nástrojová lišta Text
Nástrojová lišta Text (29) poskytuje nástroje pro vkládání textových polí a bublin do kresby.
Vložit textové pole
Přizpůsobit text velikosti textového pole
Bubliny
Vložit svislý text
Přizpůsobit rozměr svislého textu rámci
Svislé bubliny
Obrázek 30: Nástrojová lišta Formátování textu
Nástrojová lišta Formátování textu (30) obsahuje nástroje pro formátování textu a příkazy pro zarovnání. Tato nástrojová lišta se stane aktivní, pokud byl vybrán text v textovém poli nebo grafickém objektu, a automaticky nahradí nástrojovou lištu Čára a výplň.
Název písma
Velikost písma
Zvětšit velikost písma
Zmenšit velikost písma
Tučné
Kurzíva
Podtržené
Dvojité podtržení
Přeškrtnuté
Nadtržení
Horní index
Dolní index
Přepínání stínu
Použít atribut obrysu na písmo
Vymazat přímé formátování
malá písmena
VELKÁ PÍSMENA
kapitálky
Barva písma
Barva zvýraznění znaků
Přepnout neseřazený seznam
Přepnout seřazený seznam
Formát osnovy
Zarovnat vlevo
Zarovnání na střed
Zarovnat vpravo
Do bloku
Zarovnání nahoru
Svisle na střed
Zarovnat spodní část
Nastavit řádkování
Rozestupy znaků
Zvětšit rozestupy mezi odstavci
Zmenšit rozestupy mezi odstavci
Směr textu zleva doprava
Směr textu shora dolů
Zleva doprava
Zprava doleva
Vybrat vše
Znak
Odstavec
Obrázek 31: Nástrojová lišta Transformace
Nástrojová lišta Transformace (31) poskytuje nástroje pro úpravu tvaru, orientace nebo výplně vybraných objektů.
Otočit
Překlopit
V 3D rotačním objektu
Umístit na kružnici (perspektivně)
Umístit na kružnici (zkosit)
Deformovat
Interaktivní nástroj průhlednosti
Interaktivní nástroj přechodu
Obrázek 32: Nástrojová lišta Přiblížení
Nástrojová lišta Přiblížení (32) poskytuje nástroje pro zmenšení nebo zvětšení zobrazení aktuální kresby.
Přiblížit
Oddálit
100 %
Předchozí přiblížení
Následující přiblížení
Celá stránka
Šířka stránky
Optimální zobrazení
Přiblížit objekt
Přiblížení a posun
Shift
Obrázek 33: Dílčí nástrojová lišta 3D objekty
Klepnutím na trojúhelník ▼ vpravo od ikony 3D objekty na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu 3D objekty (33) a vybereme 3D objekt, který chceme přidat do kresby. Dílčí nástrojová lišta 3D objekty je totožná s nástrojovou lištou 3D objekty, která je k dispozici v hlavní nabídce pod možností Zobrazit > Nástrojové lišty.
Krychle
Koule
Válec
Kužel
Jehlan
Torus
Plášť
Polokoule
Obrázek 34: Dílčí nástrojová lišta Zarovnat objekty
Aby kresba vypadala profesionálněji, lze objekty vzájemně zarovnat pomocí některého z nástrojů na dílčí nástrojové liště Zarovnat objekty (34).
Vlevo
Na střed
Vpravo
Nahoru
Na střed
Dolů
Vlevo
Na střed
Vpravo
Nahoru
Na střed
Dolů
Obrázek 35: Dílčí nástrojová lišta Základní tvary
Klepnutím na trojúhelník ▼ vpravo od ikony Základní tvary na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Základní tvary (35) a vybereme základní tvar, který chceme přidat do kresby.
Obdélník
Zakulacený obdélník
Čtverec
Zakulacený čtverec
Rovnoběžník
Lichoběžník
Elipsa
Kruh
Kruhová výseč
Kruhová úseč
Oblouk
Oblouk
Rovnoramenný trojúhelník
Pravoúhlý trojúhelník
Kosočtverec
Pravidelný pětiúhelník
Šestiúhelník
Osmiúhelník
Válec
Krychle
Ohnutý roh
Kříž
Rámec
Prsten
Obrázek 36: Dílčí nástrojová lišta Blokové šipky
Klepnutím na trojúhelník ▼ vpravo od ikony Blokové šipky na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Blokové šipky (36) a vybereme šipku bloku, který chceme přidat do kresby.
Šipka doprava
Šipka doleva
Šipka dolů
Šipka nahoru
Šipka doleva a doprava
Šipka nahoru a dolů
Kruhová šipka
Vlnitá šipka
Rozdělená šipka
Šipka doprava nebo doleva
Čtyřsměrová šipka
Rohová šipka doprava
Tvar V
Pětiúhelník
Pruhovaná šipka doprava
Šipka nahoru, doprava a dolů
Šipka doprava se zářezem
Šipka nahoru a doprava
Šipka doprava s bublinou
Šipka doleva s bublinou
Šipka dolů s bublinou
Šipka nahoru s bublinou
Šipka doleva a doprava s bublinou
Šipka nahoru a dolů s bublinou
Čtyřsměrová šipka s bublinou
Šipka nahoru a doprava s bublinou
Obrázek 37: Dílčí nástrojová lišta Bubliny
Klepnutím na trojúhelník ▼ vpravo od ikony Bubliny na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Bubliny (37) a poté vybereme bublinu, kterou chceme přidat do kresby.
Obdélníková bublina
Zakulacená obdélníková bublina
Kulatá bublina
Oblak
Bublina s linkou 1
Bublina s linkou 2
Bublina s linkou 3
Obrázek 38: Nástrojová lišta Barva
Dílčí nástrojová lišta Barva (38) poskytuje nástroje pro úpravu vlastností barev vybraného objektu. Po výběru objektu otevřeme nástrojovou lištu Obrázek a klepneme na ikonu Barva na nástrojové liště Obrázek.
Červená
Zelená
Modrá
Jas
Kontrast
Gama
Obrázek 39: Dílčí nástrojová lišta Spojnice
Klepnutím na trojúhelník ▼ vpravo od ikony Spojnice na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Spojnice (39) a vybereme spojnici, kterou chceme přidat do kresby.
Spojnice končí šipkou
Přímá spojnice končí šipkou
Zakřivená spojnice zakončená šipkou
Čárová spojnice končí šipkou
Spojnice
Přímá spojnice
Zakřivená spojnice
Čárová spojnice
Spojnice začíná šipkou
Přímá spojnice začíná šipkou
Zakřivená spojnice začíná šipkou
Čárová spojnice začíná šipkou
Spojnice končí kružnicí
Přímá spojnice končí kružnicí
Zakřivená spojnice končí kružnicí
Čárová spojnice končí kružnicí
Spojnice začíná kružnicí
Přímá spojnice začíná kružnicí
Zakřivená spojnice začíná kružnicí
Čárová spojnice začíná kružnicí
Spojnice s kružnicemi
Přímá spojnice s kružnicí
Zakřivená spojnice s kružnicí
Čárová spojnice s kružnicí
Obrázek 40: Dílčí nástrojová lišta Křivky a mnohoúhelníky
Klepnutím na trojúhelník ▼ vpravo od ikony Křivky a mnohoúhelníky na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Křivky a mnohoúhelníky (40) a vybereme křivku nebo mnohoúhelník, který chceme přidat do kresby.
Křivka, vyplněná
Mnohoúhelník, vyplněný
Mnohoúhelník (45°), vyplněný
Čára od ruky, vyplněná
Křivka
Mnohoúhelník
Mnohoúhelník (45°)
Čáry od ruky
Obrázek 41: Dílčí nástrojová lišta Rozmístit výběr
Rozmístění objektů umožňuje rovnoměrné rozmístění tří nebo více objektů podél vodorovné nebo svislé osy. Nejvzdálenější objekty slouží jako základ pro výpočet rozestupů. Dílčí nástrojová lišta Rozmístit je k dispozici také jako nástrojová lišta. V hlavní nabídce zvolíme Zobrazit > Nástrojové lišty > Rozmístit výběr.
Rozmístit vodorovně vlevo
Rozmístit vodorovně na střed
Rozmístit vodorovně mezery
Rozmístit vodorovně vpravo
Rozmístit svisle nahoru
Rozmístit svisle na střed
Rozmístit svisle mezery
Rozmístit svisle dolů
Obrázek 42: Dílčí nástrojová lišta Vývojový diagram
Klepnutím na trojúhelník ▼ vpravo od ikony Vývojový diagram na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Vývojový diagram (42) a vybereme tvar vývojového diagramu, který chceme přidat do kresby.
Vývojový diagram: Proces
Vývojový diagram: Alternativní proces
Vývojový diagram: Rozhodnutí
Vývojový diagram: Data
Vývojový diagram: Předem definovaný proces
Vývojový diagram: Interní úložiště
Vývojový diagram: Dokument
Vývojový diagram: Multidokument
Vývojový diagram: Terminátor
Vývojový diagram: Příprava
Vývojový diagram: Manuální vstup
Vývojový diagram: Manuální operace
Vývojový diagram: Konektor
Vývojový diagram: Vnější konektor
Vývojový diagram: Karta
Vývojový diagram: Děrná páska
Vývojový diagram: Sjednocení
Vývojový diagram: Nebo
Vývojový diagram: Sběr
Vývojový diagram: Řazení
Vývojový diagram: Extrakce
Vývojový diagram: Spojení
Vývojový diagram: Uložená data
Vývojový diagram: Zpoždění
Vývojový diagram: Sekvenční přístup
Vývojový diagram: Magnetický disk
Vývojový diagram: Přímý přístup
Vývojový diagram: Zobrazení
Obrázek 43: Dílčí nástrojová lišta Tvar písmomalby
Klepnutím na trojúhelník ▼ vpravo od ikony Tvar písmomalby na nástrojové liště Písmomalba se otevře dílčí nástrojová lišta Tvar písmomalby (43). Výběrem požadovaného tvaru změníme zobrazení textového tvaru Písmomalby v kresbě.
Prostý text
Vlnka
Roztažení
Zastavit
Křivka nahoru
Křivka dolů
Trojúhelník nahoru
Trojúhelník dolů
Zkosit doprava
Zkosit doleva
Zkosit nahoru
Zkosit dolů
Sklonit nahoru
Sklonit dolů
Zkosit doprava nahoru
Zkosit doleva nahoru
V nahoru
V dolů
Horní oblouk (křivka)
Dolní oblouk (křivka)
Levý oblouk (křivka)
Pravý oblouk (křivka)
Kruh (křivka)
Otevřený kruh (křivka)
Horní oblouk (dovnitř)
Dolní oblouk (dovnitř)
Levý oblouk (dovnitř)
Pravý oblouk (dovnitř)
Kruh (dovnitř)
Otevřený kruh (dovnitř)
Obrázek 44: Dílčí nástrojová lišta Filtr obrázků
Klepnutím na trojúhelník ▼ vpravo od ikony Filtr na nástrojové liště Obrázek otevřeme dílčí nástrojovou lištu Filtr obrázku (44). Výběrem požadovaného filtru změníme zobrazení obrázku na monitoru.
Převrátit
Vyhladit
Zaostřit
Odstranit šum
Solarizace
Ztmavnutí
Posterizovat
Pop art
Kresba uhlem
Reliéf
Mozaika
Obrázek 45: Dílčí nástrojová lišta Čáry a šipky
Klepnutím na trojúhelník ▼ vpravo od ikony Čáry a šipky na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Čáry a šipky (45) a vybereme čáru nebo šipku, kterou chceme přidat do kresby.
Čára končí šipkou
Čára se šipkou/kružnicí
Čára se čtvercem/šipkou
Čára se šipkami
Čára začíná šipkou
Čára se šipkou/kružnicí
Čára se šipkou/čtvercem
Vložit čáru
Kótovací čára
Čára (45°)
Obrázek 46: Dílčí nástrojová lišta Umístění
Klepnutím na trojúhelník ▼ vpravo od ikony Uspořádat na nástrojové liště Čára a výplň otevřeme dílčí nástrojovou lištu Umístění (46) a vybereme umístění vybraného objektu v kresbě.
Přenést do popředí
Přenést blíž
Odsunout dál
Odsunout do pozadí
Před objekt
Za objekt
Prohodit
Obrázek 47: Dílčí nástrojová lišta Hvězdy a cedule
Klepnutím na trojúhelník ▼ vpravo od ikony Hvězdy a cedule na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Hvězdy a cedule (47) a vybereme hvězdu nebo šipku, kterou chceme přidat do kresby.
Čtyřcípá hvězda
Pěticípá hvězda
Šesticípá hvězda
Osmicípá hvězda
12cípá hvězda
24cípá hvězda
Výbuch
Svislá role
Vodorovná role
Pečeť
Jmenovka
Šesticípá hvězda, konkávní
Obrázek 48: Dílčí nástrojová lišta Tvary symbolů
Klepnutím na trojúhelník ▼ vpravo od ikony Tvary symbolů na nástrojové liště Kresba otevřeme dílčí nástrojovou lištu Tvary symbolů (48) a vybereme tvar symbolu, který chceme přidat do kresby.
Smajlík
Srdce
Slunce
Měsíc
Oblak
Blesk
Květina
Zákaz
Puzzle
Zkosený čtverec
Zkosený osmiúhelník
Zkosený kosočtverec
Dvojitá závorka
Levá závorka
Pravá závorka
Dvojitá složená závorka
Levá složená závorka
Pravá složená závorka
